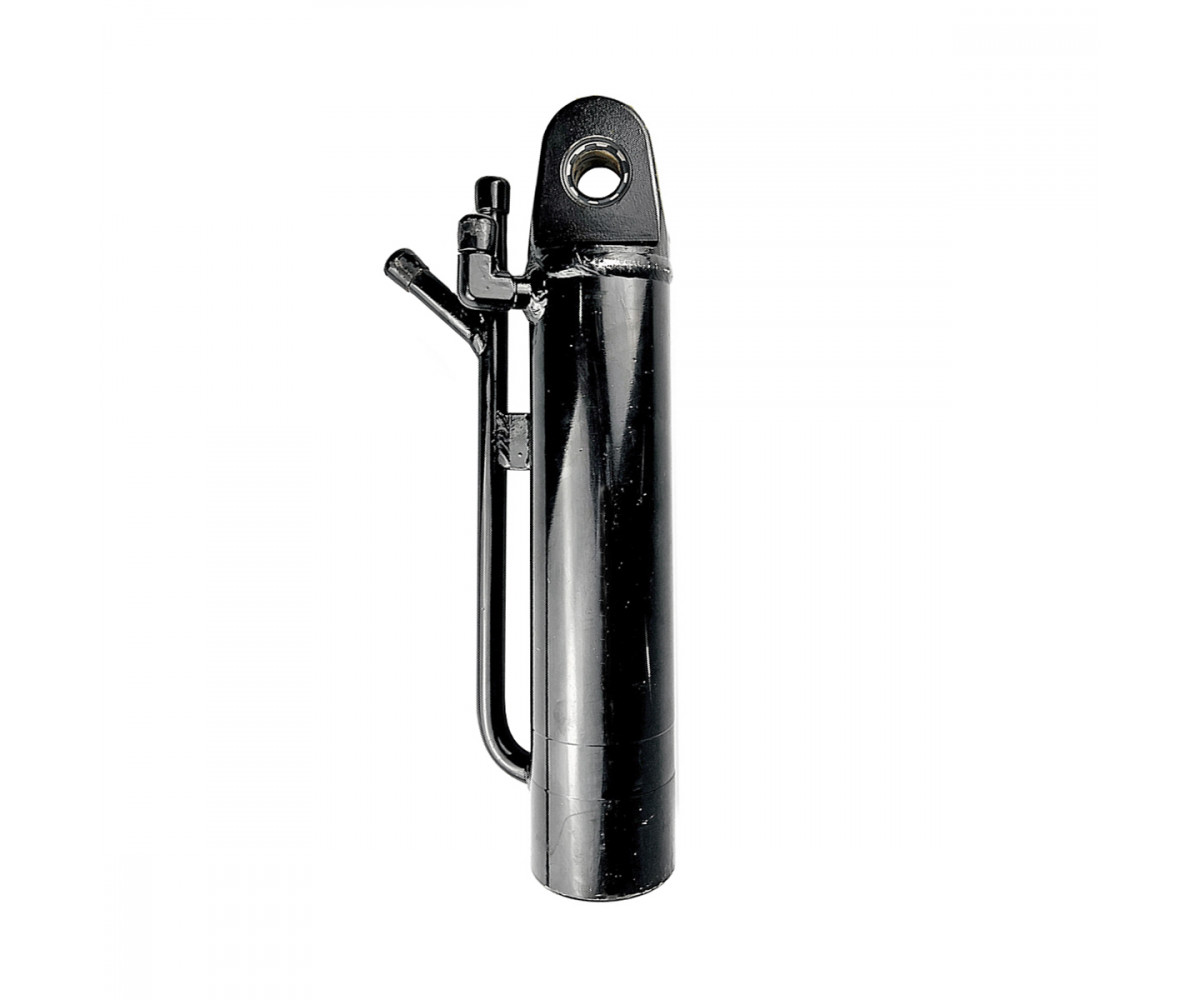

Гильза гидроцилиндра рулевого управления 553/70197

553/70197

Производитель
Ceylan Hidrolik
Артикул
553/70197
Узел техники
Гидравлическая система
Тип запчасти
Гильза гидроцилиндра
Марка техники
JCB
Тип производства
Аналог
Совместимость
JCB 3CX, 4CX
Все характеристики

В наличии

0.00 ₺

Цены на сайте не указываем: они зависят от курса валют и часто меняются. Нажмите «Запросить цену» — назовём актуальную стоимость на день обращения.

Точные характеристики и совместимость запчасти с вашей техникой уточняйте у наших менеджеров.

Консультируем с понедельника по субботу с 9:00 до 18:00, воскресенье — выходной.

Бесплатная доставка до транспортной компании или самовывоз в Стамбуле.

Не нашли нужную деталь? Напишите нам — поможем подобрать аналог или заказать запчасть у производителя.

Написать в WhatsApp Написать в Telegram

Написать в MAX Позвонить: +90 531 224 49 66

Для экскаваторов-погрузчиков JCB 3CX и 4CX: гильза гидроцилиндра рулевого управления 553/70197, 60x30 мм, аналог.

Для замены гильзы цилиндр снимают с машины, откручивают гайку крышки и вынимают из гильзы шток с поршнем. Сняв гайку поршня, снимают со штока поршень и крышку, все детали очищают и обмеряют. Детали с новыми уплотнениями смазывают чистым маслом, вводят в новую гильзу и затягивают гайки с указанным моментом. Трубка и порты на гильзе должны стоять так, чтобы к ним подходили шланги машины, поэтому новую гильзу сравнивают со старой бок о бок. Ремонт ведут в чистом месте: песок или стружка внутри цилиндра могут повредить новые уплотнения уже при первом ходе. После ремонта замеряют длину в сложенном положении и ход и сравнивают со старыми значениями. Гайку поршня и крышку затягивают моментами из сервисных данных: ослабшая гайка поршня приводит к серьёзному повреждению цилиндра изнутри. Гильза поставляется окрашенной; поцарапанную при монтаже краску подкрашивают, чтобы не было коррозии. Гильзу подбирают по номеру детали и сравнивают со старой.

Технические характеристики

Парт-номер	553/70197
Тип производства	Аналог
Тип детали	Гильза гидроцилиндра
Узел	Гидравлическая система
Марка техники	JCB
Размер	60x30 мм

Применяемость

Гильза относится к цилиндру рулевого управления. Другие детали — в разделе Гидроцилиндры JCB.

Установка

Собранный цилиндр перед установкой можно проверить на стенде низким давлением. После установки цилиндр несколько раз проводят на полный ход без нагрузки, удаляют воздух и проверяют уровень масла.
