Гильза гидроцилиндра поворота задней стрелы 559/70215

559/70215

Производитель
Ceylan Hidrolik
Артикул
559/70215
Узел техники
Гидравлическая система
Тип запчасти
Гильза гидроцилиндра
Марка техники
JCB
Тип производства
Аналог
Совместимость
JCB 3CX, 4CX
Серия техники
3CX, 4CX, 5CX
Все характеристики

В наличии

0,00 ₺

Цены на сайте не указываем: они зависят от курса валют и часто меняются. Нажмите «Запросить цену» — назовём актуальную стоимость на день обращения.

Точные характеристики и совместимость запчасти с вашей техникой уточняйте у наших менеджеров.

Консультируем с понедельника по субботу с 9:00 до 18:00, воскресенье — выходной.

Бесплатная доставка до транспортной компании или самовывоз в Стамбуле.

Не нашли нужную деталь? Напишите нам — поможем подобрать аналог или заказать запчасть у производителя.

Написать в WhatsApp Написать в Telegram

Написать в MAX Позвонить: +90 531 224 49 66

Гильза гидроцилиндра поворота задней стрелы 559/70215 — аналог для экскаваторов-погрузчиков JCB 3CX и 4CX.

Гильза гидроцилиндра — стальная труба с точно обработанной внутренней поверхностью, в которой работает поршень. На гильзе есть проушина или цапфы, порты и у большинства цилиндров трубка вдоль корпуса, подающая масло в штоковую полость. Гильзу меняют при глубоких задирах зеркала, вмятинах после удара или износе проушины: поцарапанное зеркало быстро губит уплотнение поршня, и цилиндр начинает перетекать под нагрузкой. При замене гильзы шток, поршень и крышку старого цилиндра можно использовать повторно, если они в порядке, а комплект уплотнений меняют всегда. Поэтому замена гильзы — более экономичный ремонт, чем покупка цилиндра в сборе. Коррозия зеркала тоже губит уплотнения: на машинах после долгого простоя на гильзе бывают следы ржавчины. При установке новой гильзы проверяют и втулку проушины и при износе меняют её. Гильзу подбирают по номеру детали и сравнивают со старой.

Технические характеристики

Парт-номер	559/70215
Тип производства	Аналог
Тип детали	Гильза гидроцилиндра
Узел	Гидравлическая система
Марка техники	JCB
Серия техники	3CX, 4CX, 5CX

Применяемость

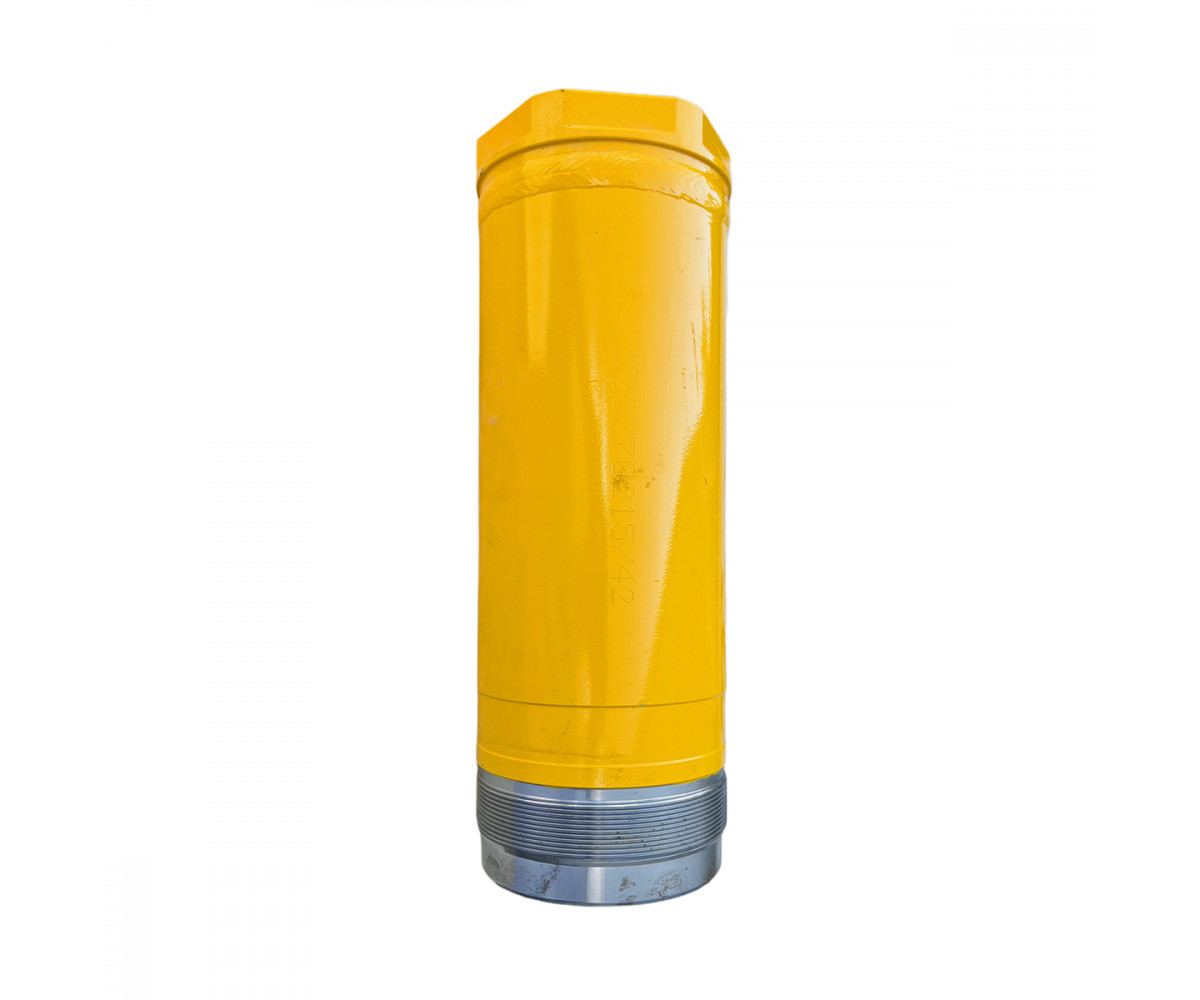

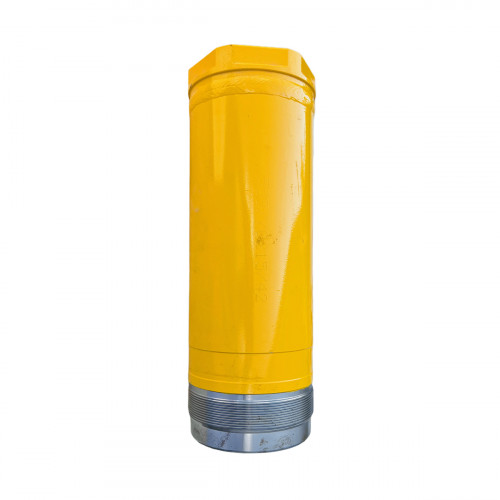

Гильза относится к цилиндру поворота задней стрелы; на фото виден резьбовой конец гильзы. Другие детали — в разделе Гидроцилиндры JCB.

Установка

В первые часы работы после ремонта цилиндр и соединения контролируют на отсутствие течи. При первом пуске цилиндр двигают медленно, проверяют крышку и соединения трубки на течь, затем несколько раз проводят на полный ход с обычной скоростью.
