Клапан обратный в сборе 25/221742 JCB, оригинал

25/221742

Производитель
JCB
Артикул
25/221742
Узел техники
Гидравлическая система
Тип запчасти
Клапан обратный
Марка техники
JCB
Тип производства
Оригинал
Все характеристики

В наличии

0.00 ₺

Цены на сайте не указываем: они зависят от курса валют и часто меняются. Нажмите «Запросить цену» — назовём актуальную стоимость на день обращения.

Точные характеристики и совместимость запчасти с вашей техникой уточняйте у наших менеджеров.

Консультируем с понедельника по субботу с 9:00 до 18:00, воскресенье — выходной.

Бесплатная доставка до транспортной компании или самовывоз в Стамбуле.

Не нашли нужную деталь? Напишите нам — поможем подобрать аналог или заказать запчасть у производителя.

Написать в WhatsApp Написать в Telegram

Написать в MAX Позвонить: +90 531 224 49 66

Клапан обратный в сборе 25/221742 — оригинальная деталь JCB для машин JCB.

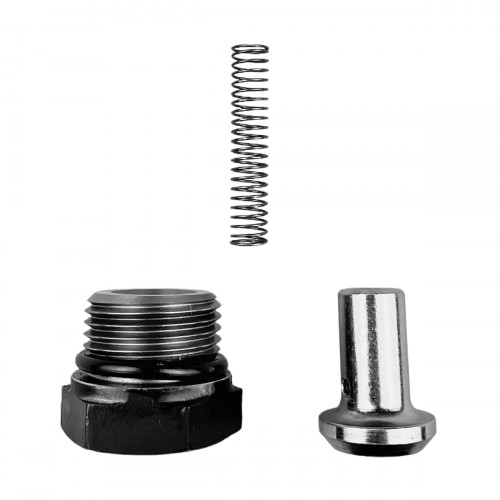

Обратный клапан пропускает масло только в одну сторону. Этот комплект состоит из пробки, пружины и запорного элемента и ставится в гнездо корпуса распределителя: пружина прижимает запорный элемент к седлу, а пробка закрывает гнездо. В распределителях такие обратные клапаны не дают грузу уйти назад в момент открытия золотника, пока давление насоса ещё не достигло давления нагрузки, и стрела или ковш не проседают в начале движения. Изношенное седло или ослабшая пружина дают кратковременное проседание в начале движения и рывок при старте. Комплект позволяет устранить эту неисправность без замены корпуса распределителя. Детали комплекта мелкие и точные, поэтому при разборке запоминают порядок старых деталей и собирают новые в том же порядке. Седло запорного элемента держат чистым: одна песчинка не даст клапану плотно закрыться. Комплект подбирают по номеру детали и сверяют со старыми деталями.

Технические характеристики

Парт-номер	25/221742
Производитель	JCB
Тип производства	Оригинал
Тип детали	Клапан обратный
Узел	Гидравлическая система
Марка техники	JCB

Применяемость

Другие детали — в разделе Гидравлические клапаны.

Установка

После сборки функцию проверяют под нагрузкой: в начале движения не должно быть проседания.

Характеристики

Узел техники
Гидравлическая система
Тип запчасти
Клапан обратный
Марка техники
JCB
Тип производства
Оригинал
