У экскаваторов-погрузчиков JCB 3CX и 4CX нет одной общей гидравлической схемы: она меняется в зависимости от года выпуска и типа насоса. В разделе E сервисного руководства JCB (публикация 9803/3290-14) отдельно даны схемы 3CX с шестерённым насосом — для машин до сентября 2007 года и после него, схемы 4CX с насосом регулируемой подачи (на 7 и на 6 золотников), а также схемы 3C-14 (214e) и 3C. В статье собраны эти схемы, расшифровка обозначений и подсказки, как по схеме пройти путь масла от насоса до цилиндра.

Какая схема подходит вашей машине

МашинаСхемаРасшифровка
3CX с шестерённым насосом, выпуск до сентября 2007стр. E-42, рис. 43стр. E-40 – E-41
3CX с шестерённым насосом, выпуск с сентября 2007стр. E-46, рис. 47стр. E-45
4CX с регулируемой подачей, 7 золотниковстр. E-48, рис. 48стр. E-47
4CX с регулируемой подачей, 6 золотниковстр. E-50, рис. 49стр. E-49
3C-14 (214e), центральная установка экскаваторастр. E-53, рис. 51стр. E-52
3C с боковым смещением и SRSстр. E-57, рис. 53стр. E-56

Дополнительное оборудование серии S и 4CX с шестерённым насосом (гидромолот, телескопическая рукоять) вынесено на стр. E-43 – E-44, контур ручного гидроинструмента — на стр. E-51, а вариант 3C-14 Landscaper — на стр. E-55. Что означают условные знаки насосов, клапанов и распределителей, поясняют стр. E-34 – E-39.

Гидравлическая схема JCB 3CX до сентября 2007 года

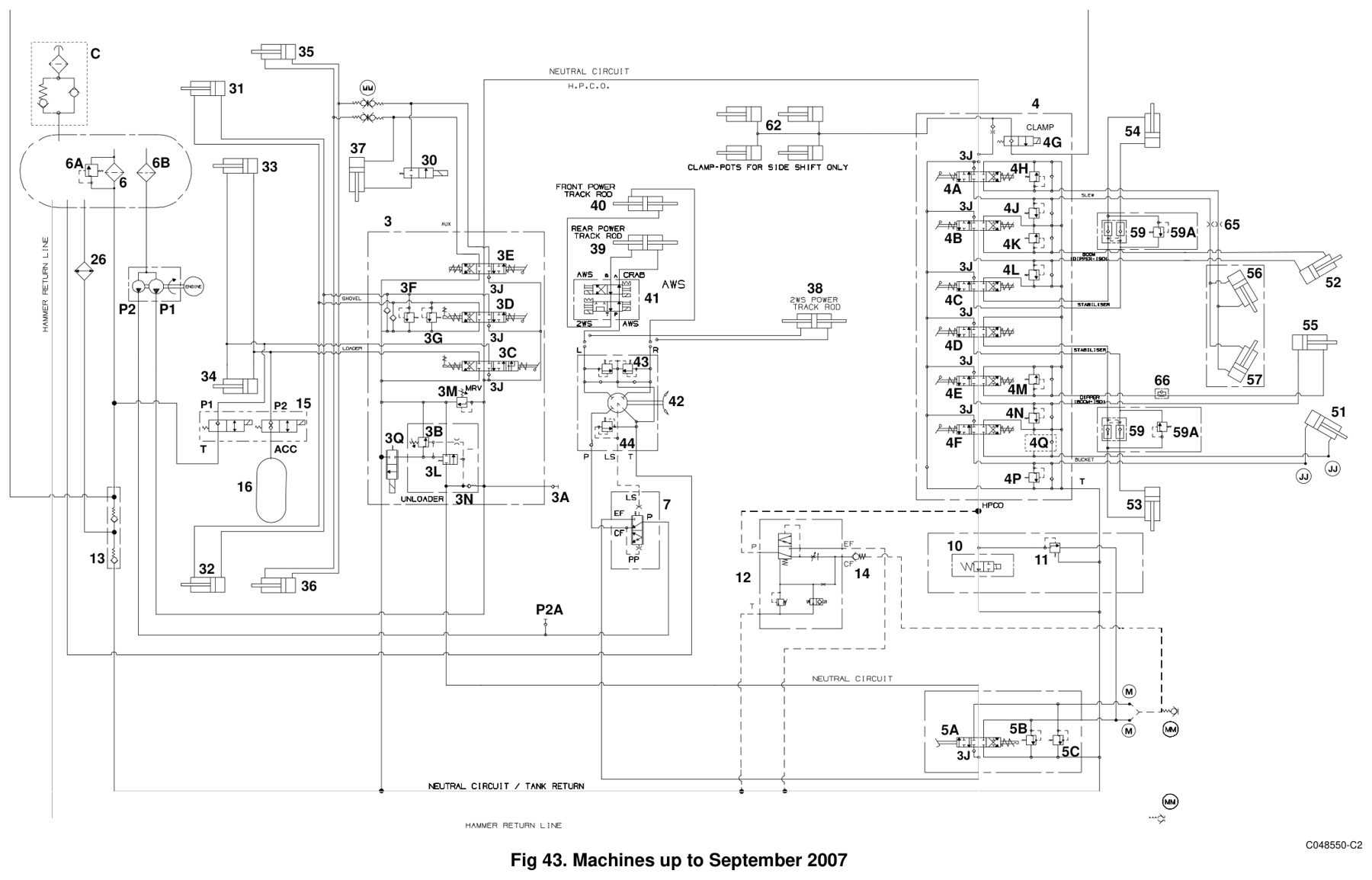

Гидравлическая схема JCB 3CX с шестерённым насосом, выпуск до сентября 2007 года (руководство JCB, стр. E-42)

Схема гидравлики JCB 3CX с шестерённым насосом, машины до сентября 2007 года (руководство JCB, стр. E-42). Чтобы увеличить, нажмите на изображение.

Масло из бака всасывает сдвоенный насос. Его большая секция P1 питает распределитель погрузчика (3), а малая секция P2 подаёт масло через приоритетный клапан рулевого управления (7) и дополнительный распределитель (5); в нейтральном положении поток P2 объединяется с потоком P1 (стр. E-30). Из нейтрального канала распределителя погрузчика масло уходит по линии высокого давления (HPCO) в распределитель экскаватора (4), после чего через фильтр в баке и маслоохладитель (26) сливается в бак. Обратный клапан (13) создаёт в сливной линии подпор около 5 бар — так лучше работают противокавитационные клапаны.

Обозначения на схеме

Поз.УзелПоз.Узел
P1насос, основная секция4H–4Qвторичные клапаны поворота, стрелы, рукояти, ковша
P2насос, вторая секция5дополнительный распределитель (педаль)
P2Aконтрольная точка (дополнительный контур и разгрузка)6фильтр в баке
Cкрышка бака6Aперепускной клапан фильтра
3распределитель погрузчика6Bзаборный фильтр
3Aконтрольная точка главного клапана7приоритетный клапан
3Bпилотный клапан разгрузки13противокавитационный обратный клапан
3Cзолотник стрелы погрузчика15, 16клапан и гидроаккумулятор SRS
3Dзолотник ковша погрузчика26маслоохладитель
3Eзолотник челюстного ковша31–34цилиндры ковша и стрелы погрузчика
3F, 3Gвторичные клапаны ковша погрузчика35, 36цилиндры челюстного ковша
3Jобратные клапаны удержания груза38рулевой цилиндр (2WS)
3L, 3Nразгрузочный клапан и его обратный клапан39, 40рулевые цилиндры заднего и переднего моста (AWS)
3Mглавный предохранительный клапан (MRV)41клапан режимов рулевого (AWS)
3Qэлектромагнит HSC42гидроруль
4распределитель экскаватора43, 44противоударные и предохранительный клапаны гидроруля
4Aзолотник поворота51, 52цилиндры ковша и стрелы экскаватора
4Bзолотник стрелы53, 54цилиндры опор
4C, 4Dзолотники опор55цилиндр рукояти
4Eзолотник рукояти56, 57цилиндры поворота
4Fзолотник ковша62гидрозажимы
4Gклапан гидрозажимов (боковое смещение)69 / 74цилиндр телескопической рукояти

Назначение золотников и вторичных клапанов экскаватора здесь указано для схемы управления JCB. Если на машине стоит схема ISO, Case или Ford, те же золотники и клапаны управляют другими функциями (стр. E-40). Дополнительное оборудование — гидромолот, телескопическая рукоять, контуры высокого и низкого потока — приведено на стр. E-41.

Гидравлическая схема JCB 3CX с сентября 2007 года

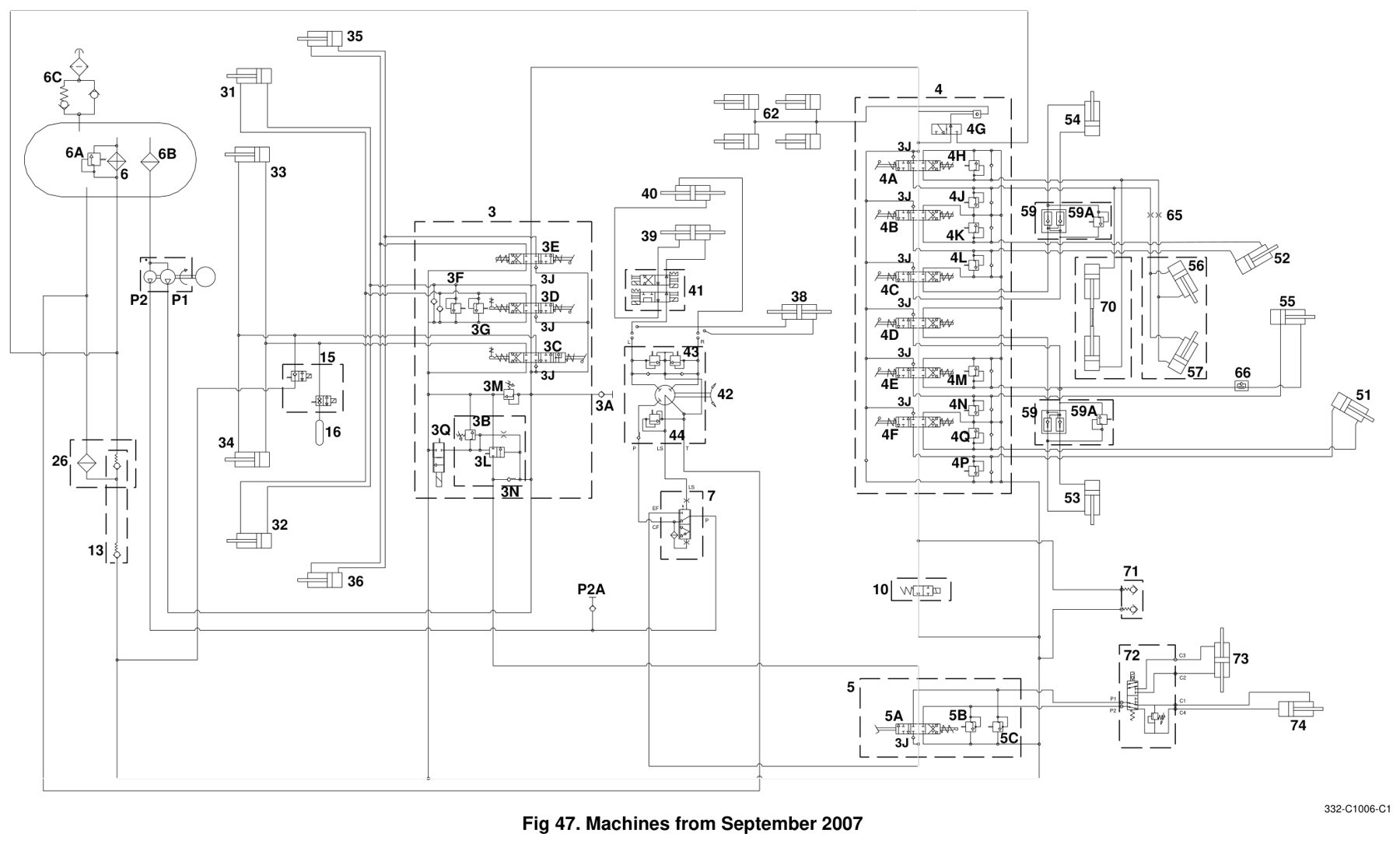

Гидравлическая схема JCB 3CX с шестерённым насосом, выпуск с сентября 2007 года (руководство JCB, стр. E-46)

Схема гидравлики JCB 3CX с шестерённым насосом, машины с сентября 2007 года (руководство JCB, стр. E-46). Чтобы увеличить, нажмите на изображение.

Основные узлы обозначены так же, как на схеме выше. Новые позиции: крышка бака с сапуном (6C), привод поворота для машин с центральной установкой (70), быстроразъёмные соединения гидромолота (71), клапан и цилиндр гидравлического бокового смещения (72, 73), цилиндр телескопической рукояти (74). На этих машинах контур гидромолота работает независимо от контура рукояти (раздел A).

Гидравлическая схема JCB 4CX с регулируемой подачей

Гидравлическая схема JCB 4CX с насосом регулируемой подачи на 7 золотников (руководство JCB, стр. E-48)

Схема гидравлики JCB 4CX с насосом регулируемой подачи, вариант на 7 золотников (руководство JCB, стр. E-48). Чтобы увеличить, нажмите на изображение.

У 4CX с регулируемой подачей гидросистема устроена иначе. Аксиально-поршневой насос (P) с регулятором (поз. 3–6) управляется сигналом Load Sensing; у распределителя погрузчика (9) есть приоритетная входная секция (10) для рулевого управления, а в распределителе экскаватора (25) стоят компенсаторы давления (28). Сигналы нагрузки отбираются челночными клапанами (17, 18). Предохранительный клапан приоритетной секции выставляют на 173 бар, чтобы он не конфликтовал с клапаном гидроруля (стр. E-47). Ниже показан вариант на 6 золотников с опциями высокого и низкого потока.

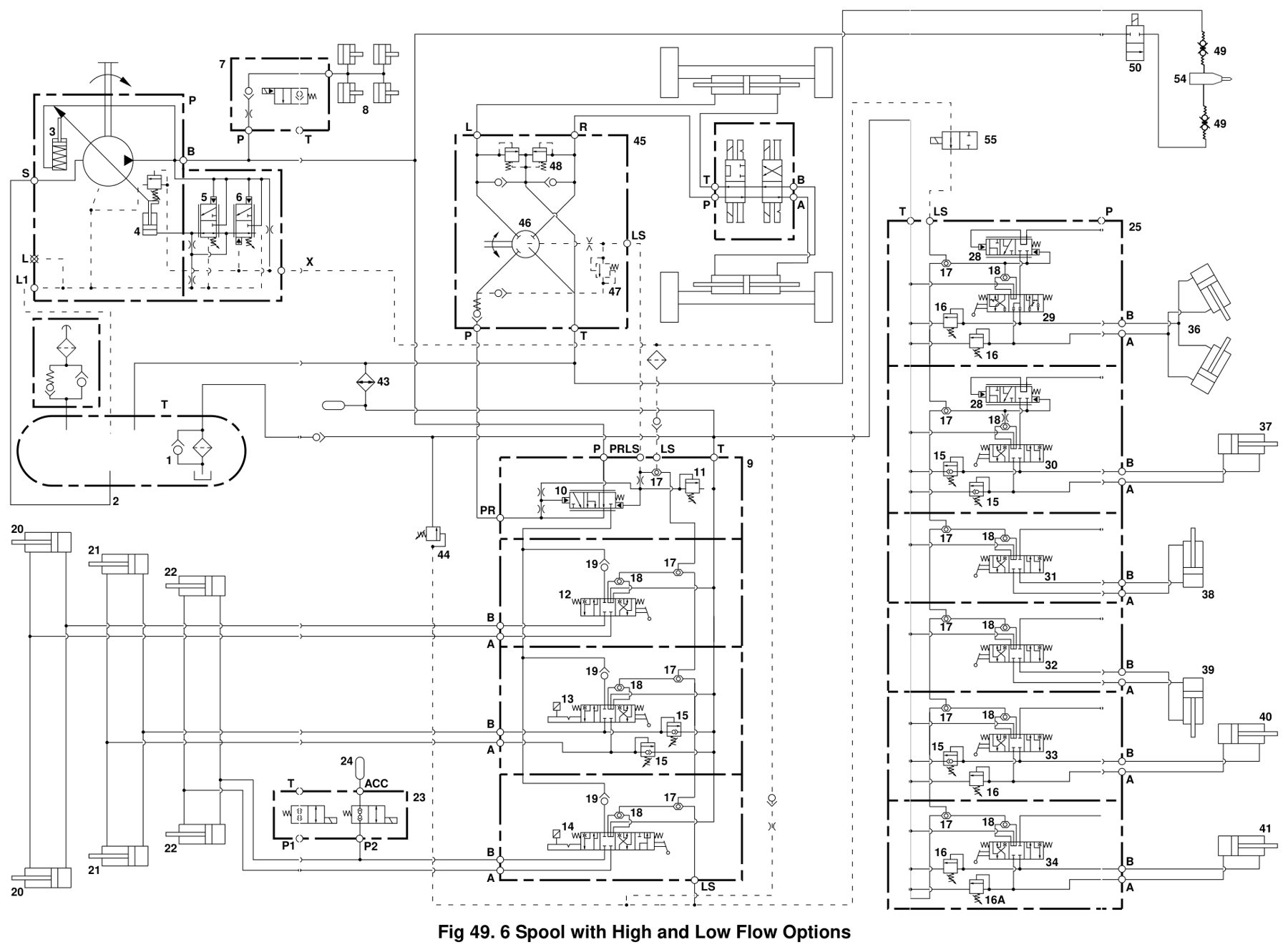

Гидравлическая схема JCB 4CX с насосом регулируемой подачи на 6 золотников (руководство JCB, стр. E-50)

Схема гидравлики JCB 4CX с насосом регулируемой подачи, вариант на 6 золотников (руководство JCB, стр. E-50). Чтобы увеличить, нажмите на изображение.

Гидравлические схемы JCB 3C-14 (214e) и 3C

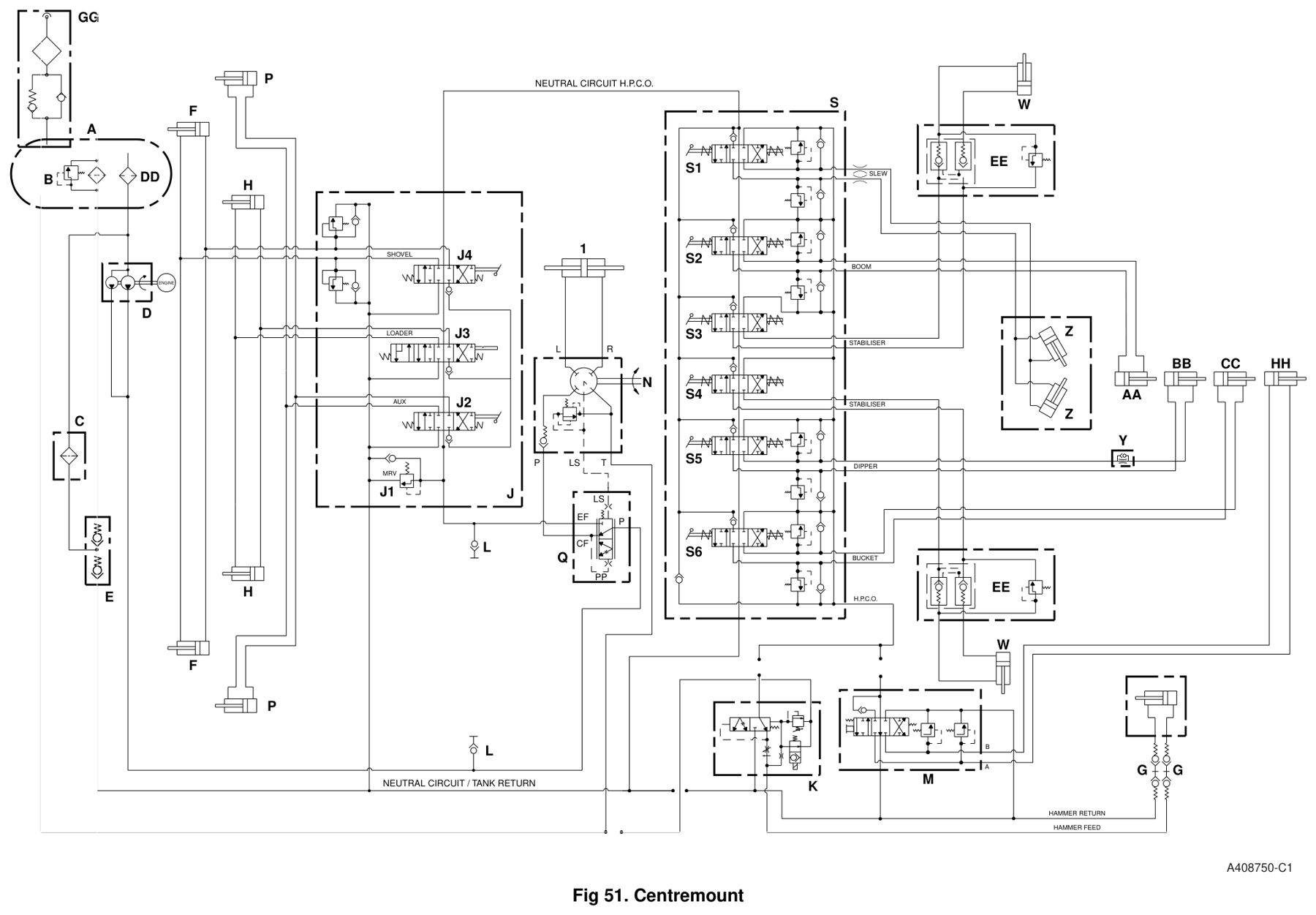

Гидравлическая схема JCB 3C-14 (214e) с центральной установкой экскаватора (руководство JCB, стр. E-53)

Схема гидравлики JCB 3C-14 (214e) с центрально установленным экскаваторным оборудованием (руководство JCB, стр. E-53). Чтобы увеличить, нажмите на изображение.

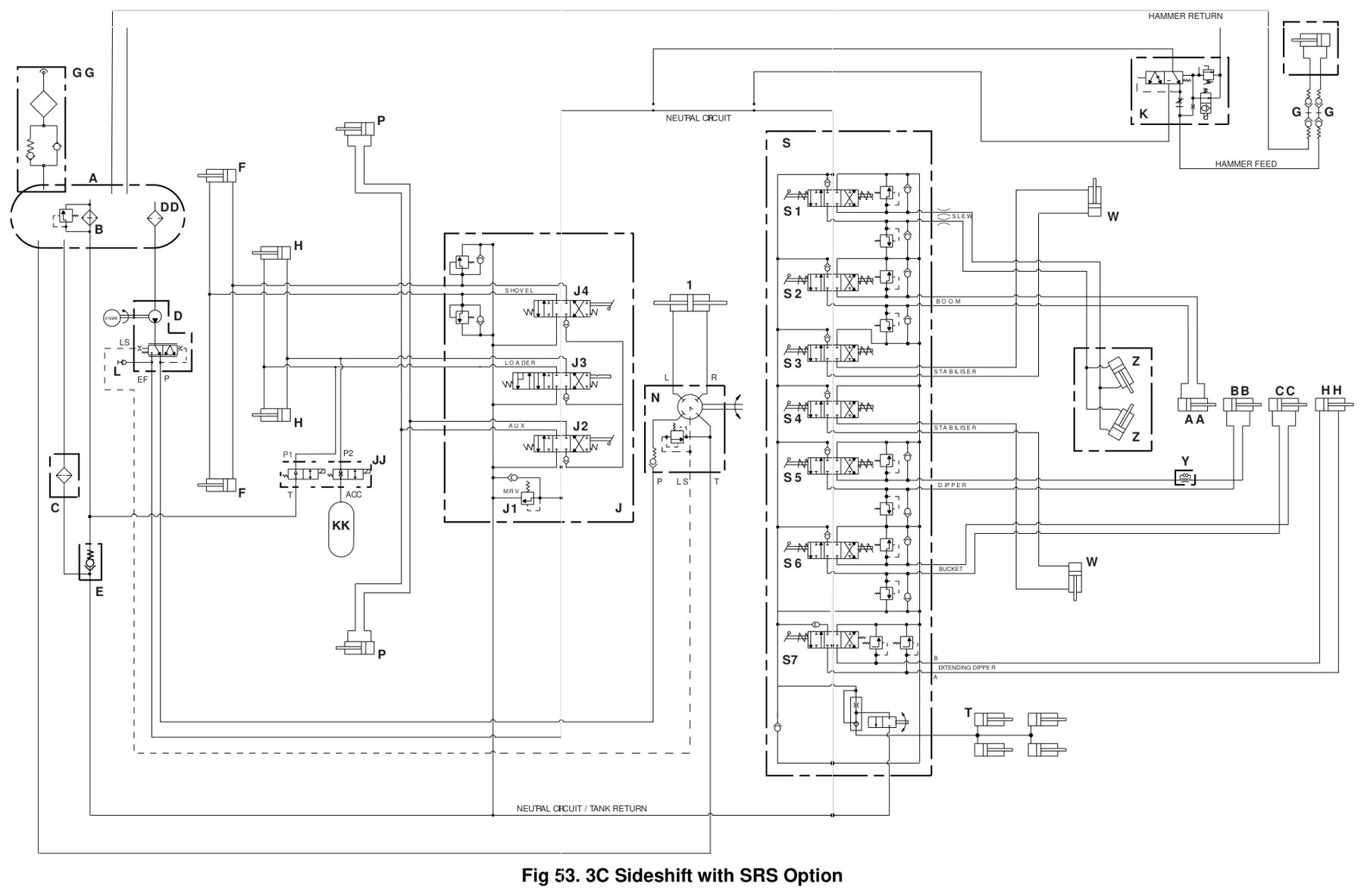

Гидравлическая схема JCB 3C с боковым смещением и SRS (руководство JCB, стр. E-57)

Схема гидравлики JCB 3C с боковым смещением и системой SRS (руководство JCB, стр. E-57). Чтобы увеличить, нажмите на изображение.

Как работать со схемой

  • Начните с исполнения машины: серийный номер, год выпуска, тип насоса и система управления. Для машин с джойстиками схемы вынесены в отдельный раздел L.
  • По номеру цилиндра найдите на схеме функцию, которая работает неправильно, и идите по маслу в обратную сторону: золотник, вторичные клапаны, обратный клапан удержания груза, насос.
  • Давления настройки клапанов со схемы сравнивайте с техническими данными — они сведены в статье гидравлика JCB 3CX / 4CX, а методика замеров описана в материале давление в гидросистеме JCB 3CX.

Насосы, распределители и клапаны, показанные на схеме, ищите в разделах гидронасосы, гидрораспределители и гидравлические клапаны, а цилиндры — в разделе гидроцилиндры JCB. Чтобы подобрать деталь, пришлите нам модель машины, её серийный номер и номер узла по каталогу JCB.
