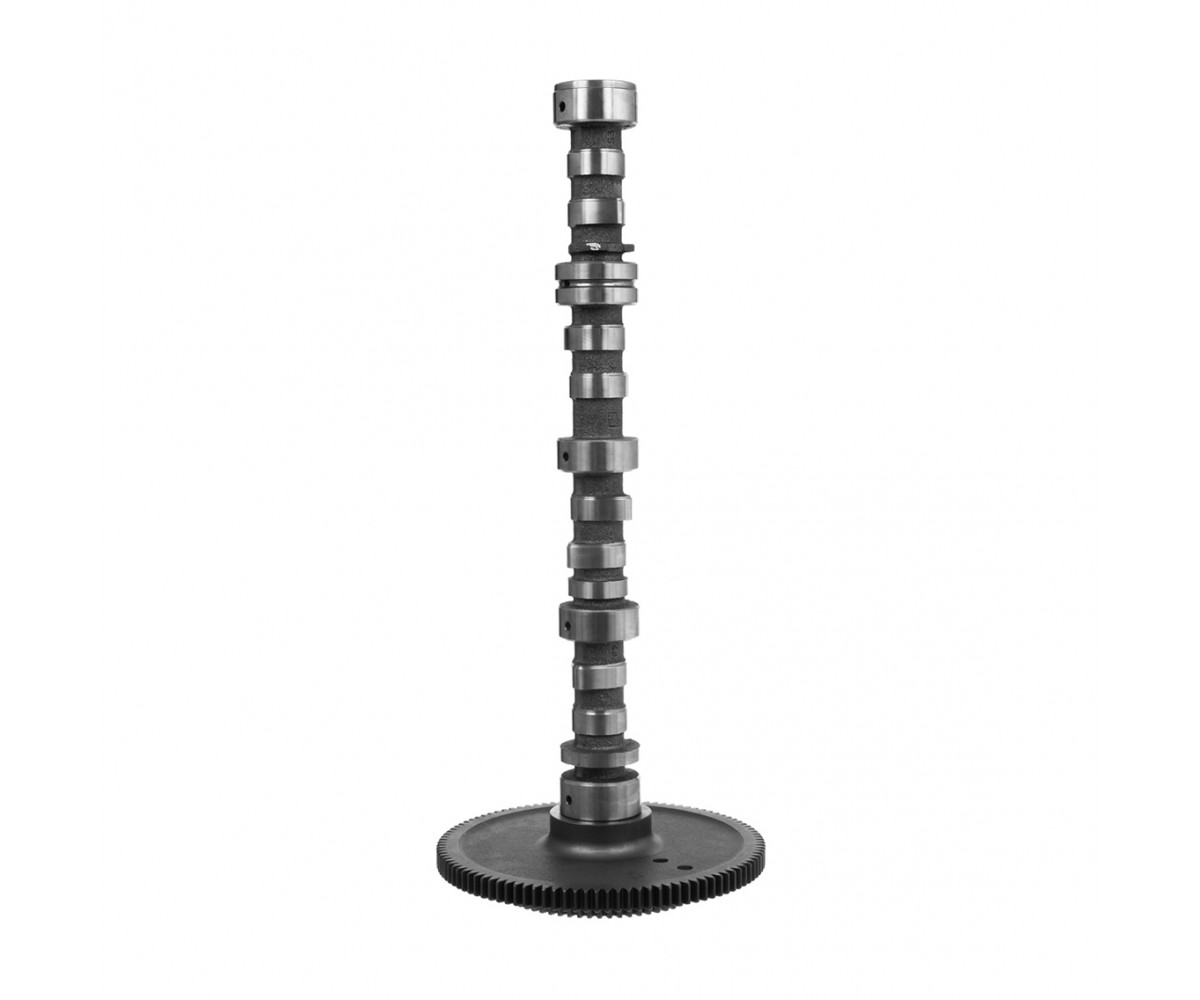

Распредвал и шестерня 320/03681 JCB Dieselmax, аналог

Распредвал и шестерня 320/03681 — аналог для двигателя JCB Dieselmax 444. В карточке указан также номер 320/03680.

Каждый кулачок распредвала открывает свой клапан: высота кулачка задаёт ход клапана, профиль — продолжительность открытия. С изношенными кулачками мощность и тяга не вернутся, как ни регулируй клапаны. Высоту кулачков можно замерить микрометром и сравнить с данными нового вала. Шестерня распредвала входит в зацепление с шестерней коленвала и вращает распредвал с половинной частотой. Сколотый или изношенный зуб может сбить фазы, поэтому шестерню проверяют вместе с валом. В одном семействе двигателей для разных топливных систем применяются разные версии распредвала, поэтому в заявке указывают серийный номер двигателя. При замене вала важно, чтобы масляный насос и каналы были чистыми: новые кулачки должны получать смазку с первых часов. Шпонка или штифт фиксирует положение шестерни на валу.

Технические характеристики

Применяемость

Применение: экскаваторы-погрузчики JCB 3CX и 4CX. В каталоге есть также оригинальный вариант (320/03681) и оригинальный вариант (320/03680) этой детали. Другие детали — в разделе Мотор JCB Dieselmax.

Установка

При сборке совмещают метки на шестернях распредвала и коленвала. Кулачки и толкатели смазывают монтажной смазкой, проверяют осевой люфт. После сборки регулируют клапаны и при первом пуске дают двигателю несколько минут поработать на холостых. После сборки регулируют тепловые зазоры клапанов по данным JCB.
