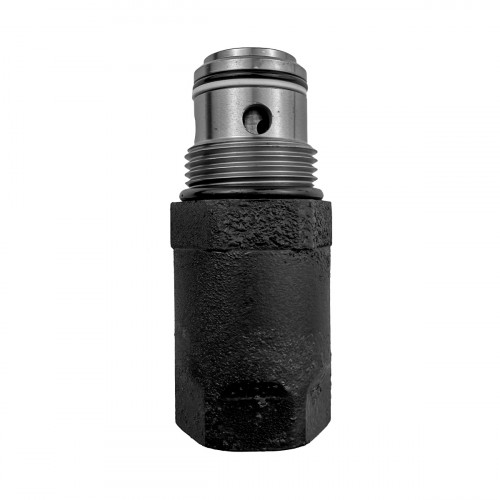

Клапан ARV 172 бар 333/C8654 JCB 3CX/4CX, аналог

333/C8654

Артикул
333/C8654
Узел техники
Гидравлическая система
Тип запчасти
Клапан предохранительный
Марка техники
JCB
Тип производства
Аналог
Совместимость
JCB 3CX, 4CX
Все характеристики

В наличии

0.00 ₺

Цены на сайте не указываем: они зависят от курса валют и часто меняются. Нажмите «Запросить цену» — назовём актуальную стоимость на день обращения.

Точные характеристики и совместимость запчасти с вашей техникой уточняйте у наших менеджеров.

Консультируем с понедельника по субботу с 9:00 до 18:00, воскресенье — выходной.

Бесплатная доставка до транспортной компании или самовывоз в Стамбуле.

Не нашли нужную деталь? Напишите нам — поможем подобрать аналог или заказать запчасть у производителя.

Написать в WhatsApp Написать в Telegram

Написать в MAX Позвонить: +90 531 224 49 66

Клапан ARV 172 бар 333/C8654 — аналог для экскаваторов-погрузчиков JCB 3CX и 4CX. В карточке указаны также номера 25/974601, 25/222415.

Предохранительный клапан ограничивает давление в гидроконтуре на заданной величине: при превышении он открывается и сбрасывает излишек масла в бак. Главный клапан распределителя (MRV) ограничивает давление насоса, вторичные клапаны в линиях цилиндров (ARV) — пики давления от ударов и внешних сил на стрелу. Клапан с упавшей настройкой или подтекающий даёт потерю усилия и проседание под нагрузкой, а заклинивший может привести к разрыву шланга и поломке насоса. Давление настройки указано в названии. Картридж поставляется новым, с заводской настройкой. Давление настройки выбрано для защищаемого контура и цилиндра; на одном распределителе могут стоять клапаны с разной настройкой. На корпусе клапана может быть указана настройка. Клапан стальной.

Технические характеристики

Парт-номер	333/C8654
Кросс-номера	25/974601, 25/222415
Тип производства	Аналог
Тип детали	Клапан предохранительный
Узел	Гидравлическая система
Марка техники	JCB

Применяемость

Давление настройки 172 бар; это вторичный предохранительный клапан (ARV), защищающий линию цилиндра на распределителе. Другие детали — в разделе Гидравлические клапаны.

Установка

После установки проверяют соединение на течь; если настройка отличается, регулируют только по данным руководства.

Характеристики

Узел техники
Гидравлическая система
Тип запчасти
Клапан предохранительный
Марка техники
JCB
Тип производства
Аналог
Совместимость
JCB 3CX, 4CX

Вопросов: 0

Пока нет вопросов об этом товаре. Станьте первым!
