Teleskopik dipper valfi 25/221919, orijinal

25/221919

Marka
JCB
Ürün kodu
25/221919
Makine sistemi
Hidrolik sistem
Parça tipi
Hidrolik kumanda valfi
Makine markası
JCB
Üretim tipi
Orijinal
Uyumluluk
JCB 3CX, 4CX
Tüm özellikler

Stokta var

0,00 ₺

Fiyatları sitede yayınlamıyoruz: döviz kurlarına bağlı oldukları için sık değişiyorlar. «Fiyat talebi» butonuna basın, talep gününün güncel fiyatını bildirelim.

Parçanın tam özelliklerini ve makinenizle uyumluluğunu yöneticilerimizle teyit edin.

Pazartesi – Cumartesi 09:00 – 18:00 arası danışmanlık veriyoruz, Pazar günü kapalıyız.

Kargo firmasına teslim ücretsizdir; siparişinizi İstanbul'dan kendiniz de teslim alabilirsiniz.

Aradığınız parçayı bulamadınız mı? Bize yazın: muadilini bulmanıza veya parçayı üreticiden sipariş etmenize yardımcı olalım.

WhatsApp'tan yazın Telegram'dan yazın Arayın: +90 531 224 49 66

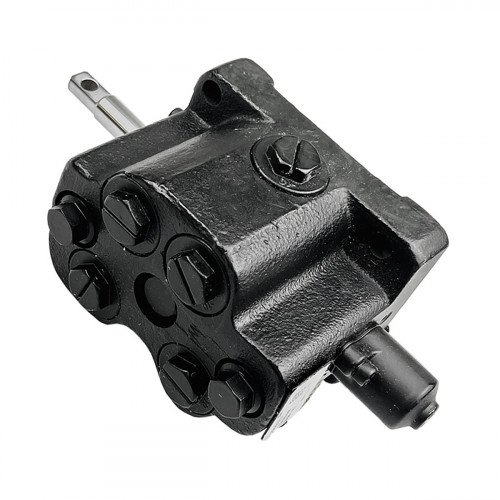

Teleskopik dipper valfi 25/221919, JCB 3CX ve 4CX kazıcı yükleyiciler için orijinal JCB parçasıdır.

Bu tek sürgülü yardımcı valf, kazıcı yükleyicide teleskopik dipper (uzayan kol) hareketini kontrol eder. Katalog verilerine göre valf, tek bölümlü siyah yardımcı valf olarak tanımlanır ve üzerinde 207 bar ve 138 bar ayarlı emniyet valfleri (25/222371 ve 25/222372) kullanılır. Sürgü, kabindeki kumanda koluna veya pedala bağlıdır; sürgünün hareketi yağı teleskop silindirinin bir tarafına gönderir ve dipperin iç bölümü dışarı çıkar veya içeri girer. Aşınmış bir valf, teleskopun yük altında kendiliğinden kaymasına, yavaş hareket etmesine ve sürgü keçelerinden sızıntıya yol açar. Değişimden önce teleskop silindirinin keçeleri de kontrol edilir, çünkü aynı belirtileri silindir de verebilir. Orijinal valf, JCB'nin belirlediği sürgü şeması ve emniyet valfi ayarlarıyla gelir. Valf, JCB numarasına göre seçilir. Valf yeni olarak gelir.

Teknik özellikler

Parça numarası	25/221919
Üretici	JCB
Üretim tipi	Orijinal
Parça tipi	Hidrolik kumanda valfi
Sistem / Grup	Hidrolik sistem
Makine markası	JCB

Uyumluluk

Bu gruptaki diğer parçalar Hidrolik kontrol valfleri kategorisindedir.

Montaj

Bağlantı cıvataları eşit sıkılır; gövdenin gerilmesi sürgülerin sıkışmasına yol açabilir. Kumanda kolları takıldıktan sonra her sürgünün nötre serbestçe döndüğü kontrol edilir.
