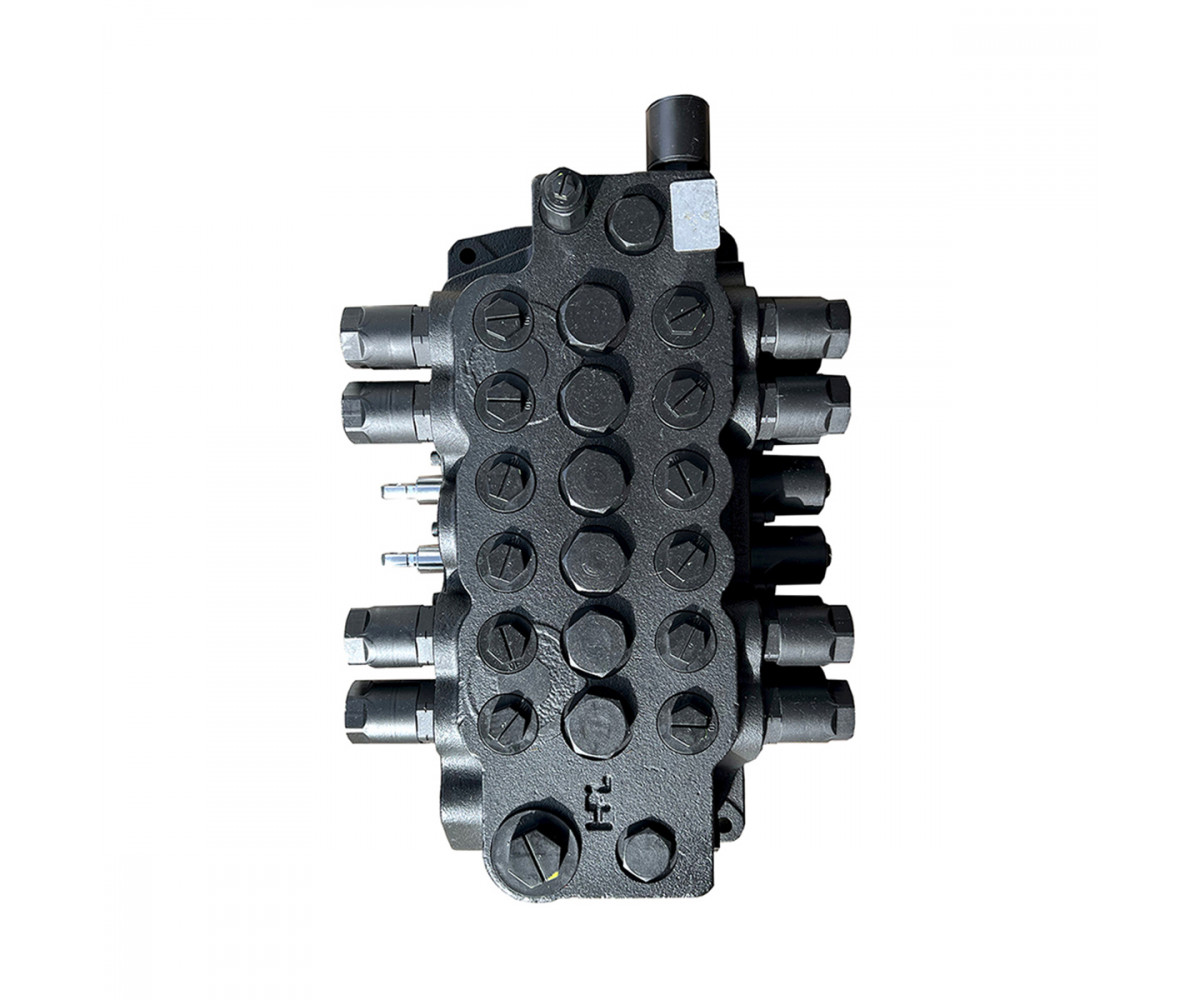

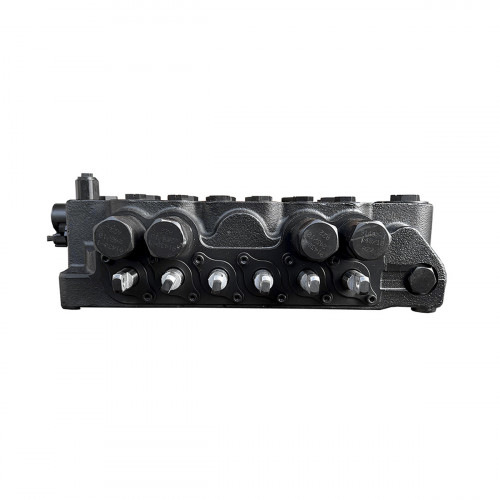

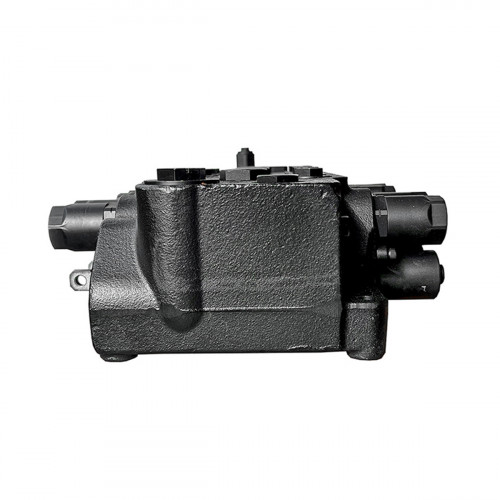

Kazıcı dağıtıcısı 25/615600, orijinal, seçenek 1

25615600

Marka
JCB
Ürün kodu
25615600
Makine sistemi
Hidrolik sistem
Parça tipi
Hidrolik dağıtıcı
Makine markası
JCB
Üretim tipi
Orijinal
Uyumluluk
JCB 3CX, 4CX
Makine serisi
3CX, 4CX
Tüm özellikler

Stokta var

0.00 ₺

Fiyatları sitede yayınlamıyoruz: döviz kurlarına bağlı oldukları için sık değişiyorlar. «Fiyat talebi» butonuna basın, talep gününün güncel fiyatını bildirelim.

Parçanın tam özelliklerini ve makinenizle uyumluluğunu yöneticilerimizle teyit edin.

Pazartesi – Cumartesi 09:00 – 18:00 arası danışmanlık veriyoruz, Pazar günü kapalıyız.

Kargo firmasına teslim ücretsizdir; siparişinizi İstanbul'dan kendiniz de teslim alabilirsiniz.

Aradığınız parçayı bulamadınız mı? Bize yazın: muadilini bulmanıza veya parçayı üreticiden sipariş etmenize yardımcı olalım.

WhatsApp'tan yazın Telegram'dan yazın Arayın: +90 531 224 49 66

Kazıcı dağıtıcısı 25/615600, JCB 3CX ve 4CX kazıcı yükleyiciler için orijinal JCB parçasıdır. Kartta 25/624300, 25/613700 numaraları da yer alır.

Kazıcı dağıtıcısı, kazıcı kolunun tüm hareketlerini yöneten çok sürgülü valf bloğudur: bom, dipper, kova, döndürme ve denge ayağı silindirlerine giden yağ, operatör kumandalarına bağlı sürgülerle yönlendirilir. Blok içinde her bölüm için sürgü, geri dönüş valfleri ve yardımcı emniyet valfleri (ARV) bulunur; ana emniyet valfi sistem basıncını sınırlar. Aşınmış sürgü ve gövde arasındaki boşluk iç kaçağa yol açar: kollar yük altında kendiliğinden iner, hareketler yavaşlar ve yağ ısınır. Sürgü keçelerinden dışa kaçak ise kumanda kollarının altında yağ izi bırakır. Blok, JCB kazıcı yükleyicilerinin kazıcı tarafında, operatör koltuğunun arkasındaki kumanda kollarının altında bulunur. Sürgüler, manuel kumandalı versiyonda kollara mekanik bağlantılarla bağlıdır. Dağıtıcı yeni olarak gelir; ARV'ler ve bağlantı elemanları blok üzerinde takılıdır. Blok ağırdır ve montajda iki kişiyle veya kaldırma aparatıyla taşınır. Blok, montaj cıvataları ayrı olarak gelir.

Teknik özellikler

Parça numarası	25/615600
Çapraz / alternatif numaralar	25/624300, 25/613700
Üretici	JCB
Üretim tipi	Orijinal
Parça tipi	Hidrolik dağıtıcı
Sistem / Grup	Hidrolik sistem
Makine markası	JCB
Seri / Model	3CX, 4CX

Uyumluluk

Aynı parçanın orijinal versiyonu ve OEM versiyonu da katalogda yer alır. Motorun diğer parçaları Hidrolik kontrol valfleri kategorisindedir.

Montaj

Bağlantı cıvataları eşit sıkılır; gövdenin gerilmesi sürgülerin sıkışmasına yol açabilir. Kumanda kolları takıldıktan sonra her sürgünün nötre serbestçe döndüğü kontrol edilir.

Özellikler

Makine sistemi
Hidrolik sistem
Parça tipi
Hidrolik dağıtıcı
Makine markası
JCB
Üretim tipi
Orijinal
Uyumluluk
JCB 3CX, 4CX
Makine serisi
3CX, 4CX
