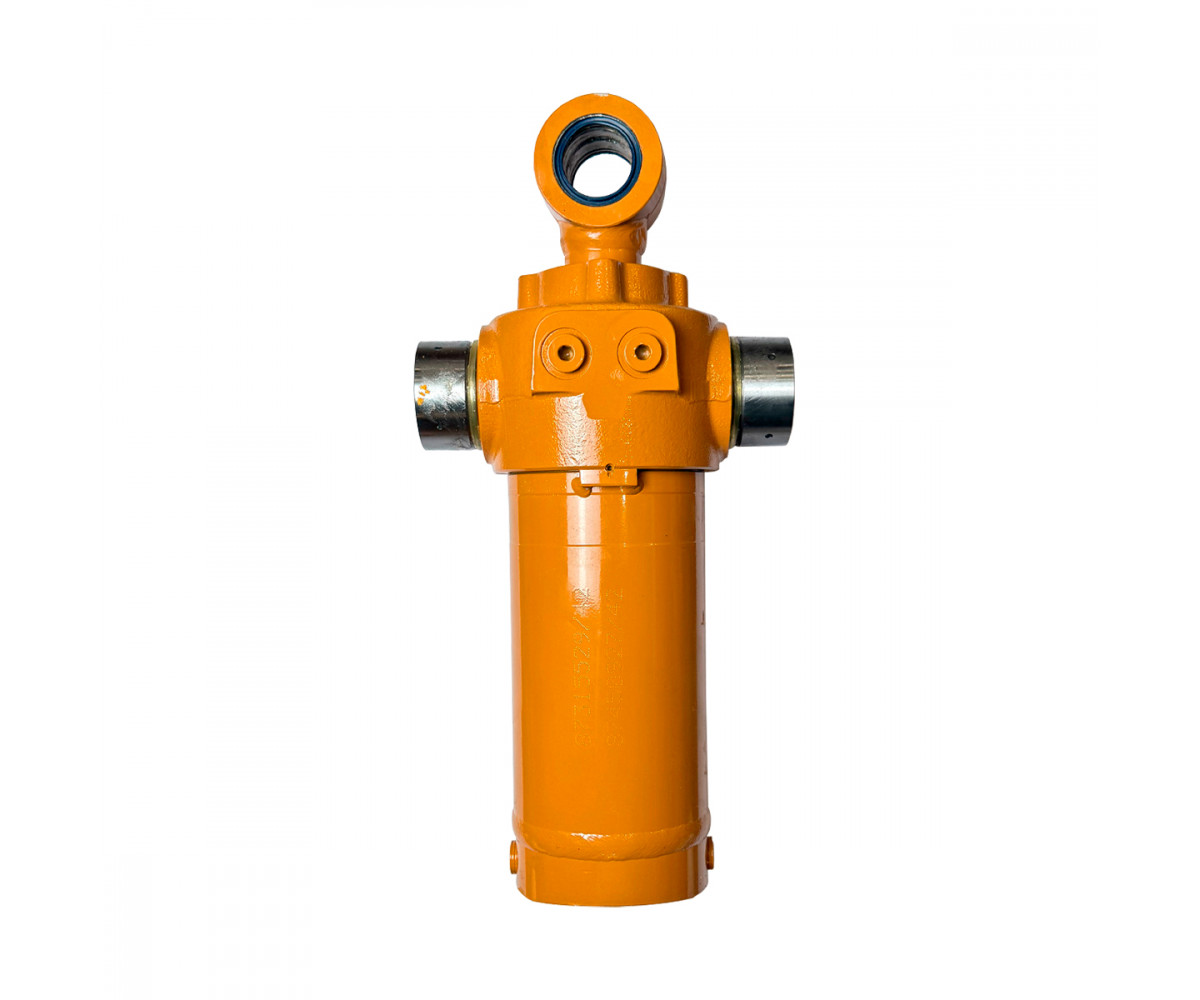

Гидроцилиндр поворота задней стрелы 87315529 Case/New Holland, аналог

Гидроцилиндр поворота задней стрелы 87315529 — аналог для экскаваторов-погрузчиков Case и New Holland. В карточке указаны также номера 47583504, 47699351.

Гидроцилиндр превращает давление масла от насоса в прямолинейное движение и усилие. Цилиндр в сборе состоит из гильзы, поршня, штока, крышки и уплотнений и поставляется готовым к установке. В цилиндре двустороннего действия подача масла в одну полость выдвигает шток, в другую — втягивает. Износ уплотнений поршня вызывает внутренние перетечки и самопроизвольное движение под нагрузкой, износ уплотнения штока — течь по штоку. Поцарапанный или погнутый шток быстро губит уплотнения. Замена цилиндра целиком — самый быстрый выход при задирах гильзы, изгибе штока или отслоении хрома. При замене проверяют и пальцы с втулками: изношенный палец разобьёт проушины нового цилиндра. Цилиндр подбирают по номеру детали.

Технические характеристики

Применяемость

Цилиндры поворота поворачивают заднюю стрелу вправо и влево; на машине их два, и они работают навстречу друг другу. Другие детали — в разделе Гидроцилиндры JCB.

Установка

После первых часов работы повторно проверяют стопоры пальцев и соединения шлангов и соблюдают интервалы замены гидрофильтра. При подключении шлангов уплотнительные кольца меняют, штуцеры затягивают с указанным моментом.
