Поршень 320/09210 JCB Dieselmax SA стандарт, оригинал

Поршень 320/09210, стандарт — оригинальная деталь JCB для двигателя JCB Dieselmax 444 (SA).

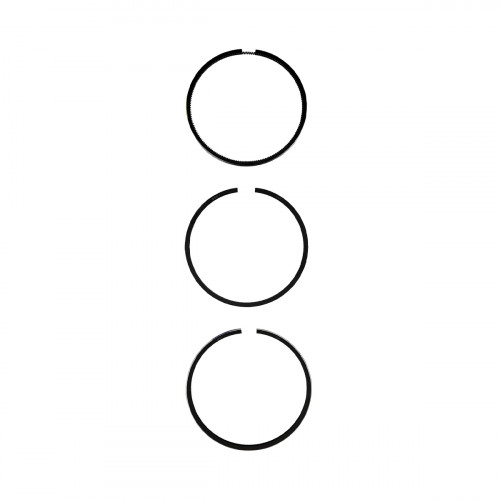

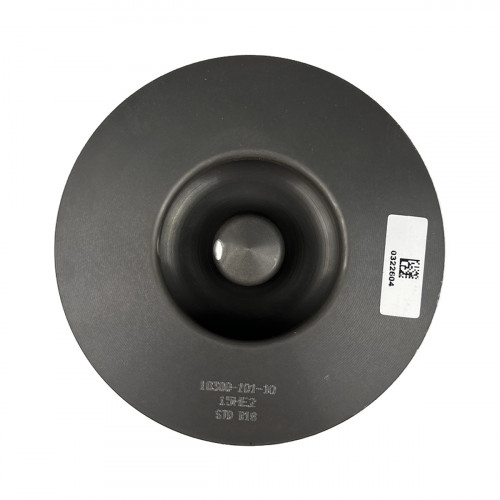

Поршень передаёт давление сгорания через шатун на коленвал; кольца уплотняют камеру сгорания и регулируют масляную плёнку на стенках цилиндра. В турбированном двигателе днище поршня работает при высоком давлении и температуре, поэтому износ колец проявляется сизым дымом, расходом масла, низкой компрессией и повышенным выбросом из сапуна. Поршневой палец плавающий и удерживается двумя стопорными кольцами. Dieselmax — дизель с непосредственным впрыском: топливо впрыскивается в камеру сгорания в днище поршня, и сгорание начинается там. Вес поршней одного двигателя должен быть близким, поэтому при замене одного поршня проверяют и разницу в весе. Поршневой палец и кольца проверяют вместе с поршнем. Поршень отлит из алюминиевого сплава и соединяется с шатуном поршневым пальцем.

Технические характеристики

Применяемость

Применение: экскаваторы-погрузчики JCB 3CX и 4CX. Другие детали — в разделе Мотор JCB Dieselmax.

Установка

Перед установкой цилиндр хонингуют и промывают; поршень и кольца смазывают моторным маслом и вводят в цилиндр с помощью оправки для колец. Замеряют выступание поршня над блоком и по нему проверяют толщину прокладки ГБЦ. После сборки двигатель обкатывают на лёгкой нагрузке. После сборки можно замерить компрессию и сравнить цилиндры между собой. Поршни ставят на шатуны по метке направления.
