Коленвал 320/03336 JCB Dieselmax 444, аналог

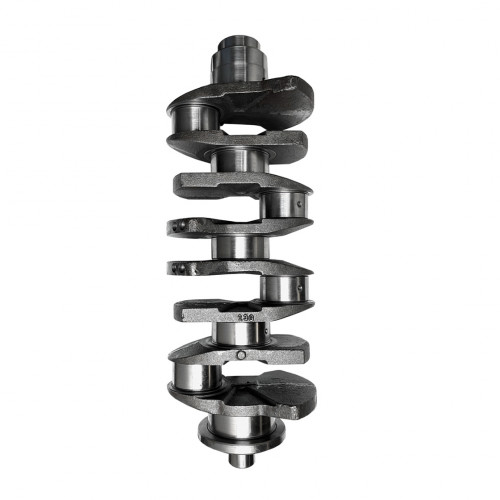

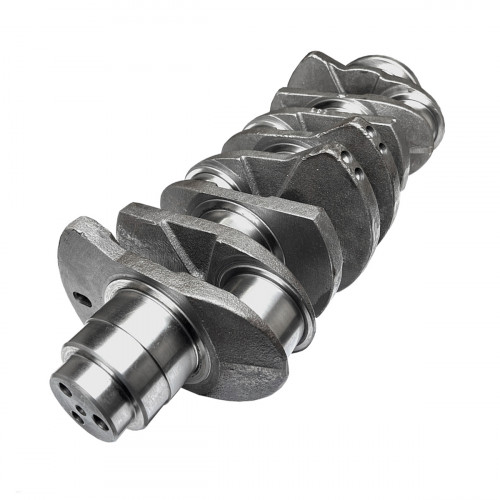

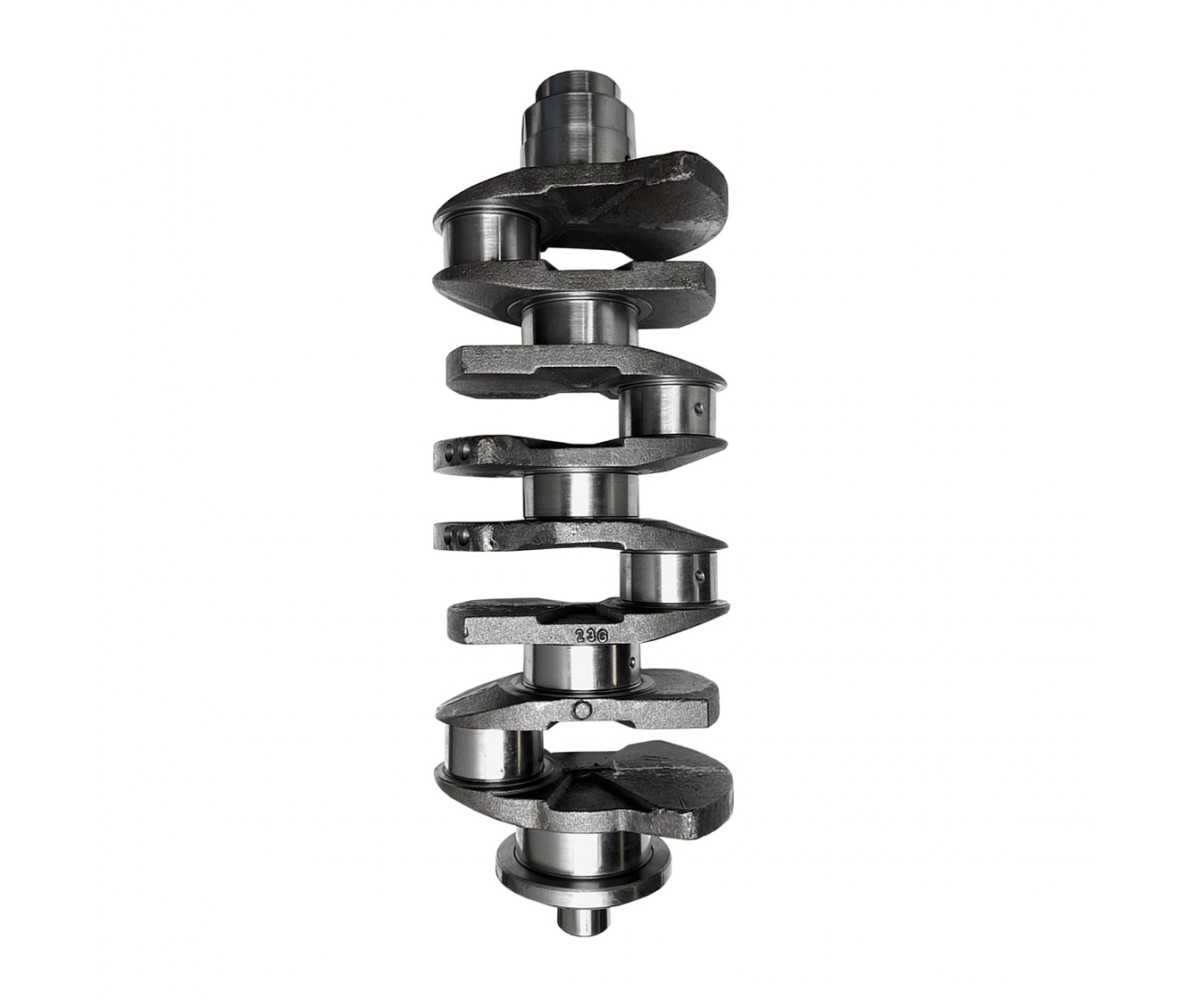

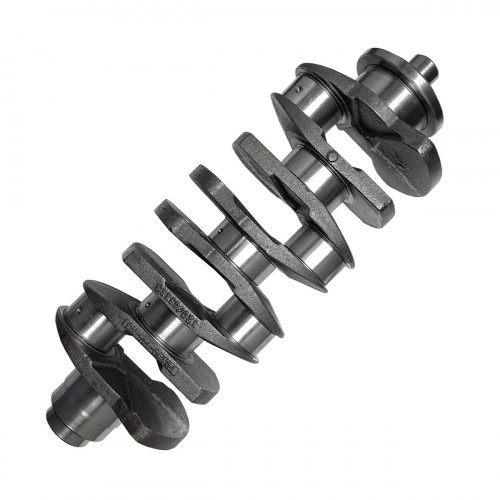

Коленвал 320/03336 — аналог для двигателя JCB Dieselmax 444; в названии указаны также номера 320/03196 и 320/03107, деталь заменяет более старый номер 320/03375. На фото — вал с четырьмя шатунными и пятью коренными шейками.

Коленвал превращает возвратно-поступательное движение поршней во вращение и передаёт крутящий момент на маховик, передний шкив и шестерни привода. В четырёхцилиндровом Dieselmax вал вращается на пяти коренных шейках, шатуны крепятся к четырём шатунным. Задиры и овальность шеек, проворот вкладышей, падение давления масла и стук под нагрузкой требуют шлифовки или замены вала; трещина или изгиб устраняются только заменой. На шлифованный вал ставят ремонтные вкладыши, а новый вал имеет стандартный размер и работает со стандартными коренными и шатунными вкладышами. При замене проверяют и переднюю шестерню, и шкив.

Технические характеристики

Применяемость

Вал указан для двигателей Dieselmax 444 на экскаваторах-погрузчиках JCB 3CX и 4CX. В каталоге есть и оригинальный коленвал JCB под этим номером. Перед заказом сверьте серийный номер двигателя и номер на старом валу; остальные детали мотора — в разделе Мотор JCB Dieselmax.

Установка

При установке нового вала меняют коренные и шатунные вкладыши, полукольца коленвала, передний и задний сальники; замеряют осевой люфт и затягивают болты коренных опор по данным JCB. Масляные каналы перед сборкой промывают, при первом пуске контролируют давление масла.
