Planet çember dişlisi 450/10205 JCB 3CX/4CX, orijinal

450/10205

Marka
JCB
Ürün kodu
450/10205
Makine sistemi
Şanzıman
Parça tipi
Çember dişli
Makine markası
JCB
Üretim tipi
Orijinal
Uyumluluk
JCB 3CX, 4CX
Tüm özellikler

Stokta var

0.00 ₺

Fiyatları sitede yayınlamıyoruz: döviz kurlarına bağlı oldukları için sık değişiyorlar. «Fiyat talebi» butonuna basın, talep gününün güncel fiyatını bildirelim.

Parçanın tam özelliklerini ve makinenizle uyumluluğunu yöneticilerimizle teyit edin.

Pazartesi – Cumartesi 09:00 – 18:00 arası danışmanlık veriyoruz, Pazar günü kapalıyız.

Kargo firmasına teslim ücretsizdir; siparişinizi İstanbul'dan kendiniz de teslim alabilirsiniz.

Aradığınız parçayı bulamadınız mı? Bize yazın: muadilini bulmanıza veya parçayı üreticiden sipariş etmenize yardımcı olalım.

WhatsApp'tan yazın Telegram'dan yazın Arayın: +90 531 224 49 66

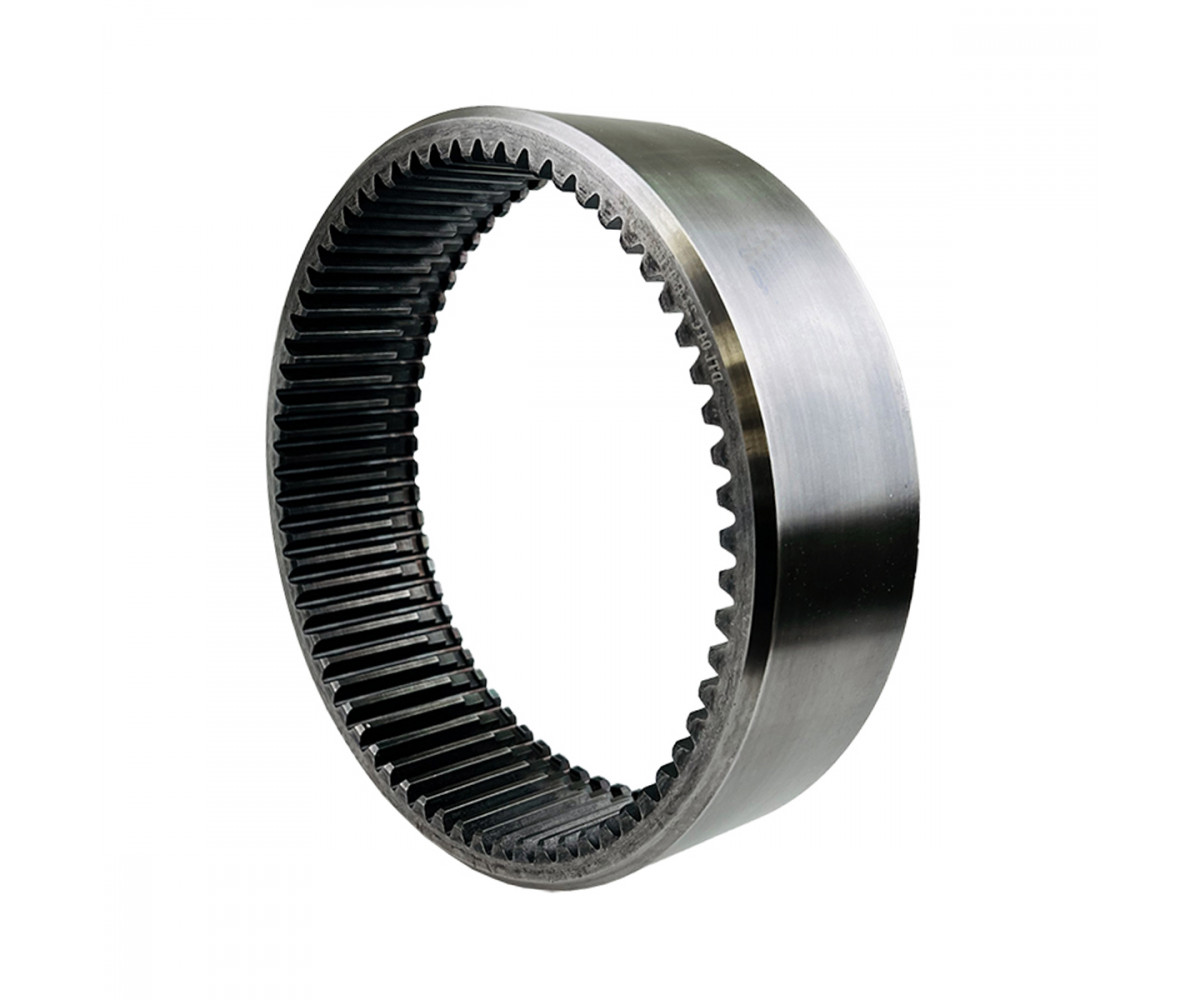

JCB 3CX ve 4CX kazıcı yükleyiciler için planet çember dişlisi 450/10205: orijinal JCB parçasıdır. Bu dişli, planet dişli kutusunun içten dişli çember (büyük) dişlisidir.

Planet dişli kutusunda dişliler birlikte çalıştığından, aşınma genellikle birden fazla dişlide görülür; bu yüzden onarımda güneş dişlisi, planetler ve çember dişli birlikte incelenir. Tek bir yeni dişlinin aşınmış dişlilerle çalışması hem ses yapar hem de yeni dişliyi hızla aşındırır. Planet dişlilerinin iğneli rulmanları ve pimleri de aynı onarımda kontrol edilir. Dişlerde çukurlaşma ilk olarak yağda parlak parçacıklar olarak fark edilir.

Teknik özellikler

Parça numarası	450/10205
Üretici	JCB
Üretim tipi	Orijinal
Parça tipi	Çember dişli
Sistem / Grup	Şanzıman
Makine markası	JCB

Uyumluluk

Kaynaklara göre 450/10205, JCB 2CX-4CX kazıcı yükleyicilerin poyra dişli takımında (450/10205, 450/10206, 454/07401) yer alan çember dişlidir. Aynı parçanın muadil versiyonu da katalogda yer alır. Bu gruptaki diğer parçalar Redüktörler kategorisindedir.

Montaj

Değişim için tekerlek sökülür, planet kutusunun yağı boşaltılır ve taşıyıcı poyra ayrılır. Dişliler, pimleri ve rulmanlarıyla doğru yönde takılır; güneş dişlisinin segmanı yerine oturmalıdır. Contalar yenilenir, cıvatalar belirtilen torkla sıkılır ve planet kutusu belirtilen yağla doldurulur. Dişli yeni olarak gelir; montajdan önce dişlerde çapak veya darbe izi olmadığı kontrol edilir. Planet dişlilerin iğneleri gresle yerinde tutularak takılır.

Özellikler

Makine sistemi
Şanzıman
Parça tipi
Çember dişli
Makine markası
JCB
Üretim tipi
Orijinal
Uyumluluk
JCB 3CX, 4CX

Soru: 0

Bu ürün hakkında henüz soru yok. İlk soran siz olun!
