JCB 3CX PD70 arka aks: parça şeması ve parça numaraları

JCB 3CX PD70 arka aks parça şeması: JCB kataloğundan şemalar ve parça numaraları

Bu yazıda JCB yedek parça kataloğundan JCB 3CX kazıcı yükleyicinin PD70 arka aksına ait şemaları ve parça listelerini bir araya getirdik: komple aks, porya (göbek redüktörü) ve fren diskleriyle aks kolu, fren pistonlu diferansiyel kafası (ayna-mahruti grubu), diferansiyel kutusu ve harici havalandırma. Örnek olarak, önden direksiyonlu 3CX-T makinelerde kullanılan 15,78:1 oranlı ve sınırlı kaydırmalı diferansiyelli 450/44530 aksı ele alınmıştır (katalog 9812/0010, seri numaraları 00960000–00989999, 01297000–01297999, 01327000–01349999, 01616000–01621599, 01705500–01709999). Bağlantı olarak verilen parça numaraları, kataloğumuzdaki ürün sayfalarını açar.

Arka aks versiyonları

Katalogda onlarca PD70 ve PD80 arka aks versiyonu bulunur (F2-1-2 – F2-1-32 numaralı şekiller): 13,7; 13,708; 15,78 ve 18,16 oranlı, farklı aks kolları (F2-2), diferansiyel kafaları (F2-3) ve diferansiyel kutuları (F2-4) ile. Aks oranı şanzımanla uyumlu olmak zorundadır; bu nedenle parçalar aks etiketindeki numaraya göre seçilir, dişli değişiminde ise ayrıca dişlinin üzerindeki numara ve diş sayısı kontrol edilir (kılavuz, F bölümü). Aksların yapısı ve teknik özellikleri JCB 3CX / 4CX şanzıman ve aktarma organları yazımızda anlatılıyor.

PD70 arka aks komple

JCB 3CX PD70 arka aks 450/44530, oran 15,78:1 (JCB kataloğu, şekil F2-1-2). Büyük boyutta açmak için görsele tıklayın.

Poz.	JCB numarası	Parça	Adet
A	450/44530	Komple aks, 15,78:1, sınırlı kaydırmalı diferansiyel	1
1	458/10978	Poryalı aks kolu (detayları aşağıda)	2
2	458/11086 / 458/11217	Diferansiyel kafası 2,923:1 (N44530/3, /4 değişikliğinden önce ve sonra; eski numara 458/10941)	1
4	450/13302	Havalandırma tapası	1
6	458/20611	Adaptör	1
7	816/60040	Gres nipeli	2
8	1321/3716	M16×70 cıvata	28
9	4102/1212	JCB Multi-Gasket sızdırmazlık maddesi	—

Aks kolu, porya ve fren diskleri

Poryalı arka aks kolu 458/10978 (JCB kataloğu, şekil F2-2-1). Büyük boyutta açmak için görsele tıklayın.

Poz.	JCB numarası	Parça	Adet
1	458/20618	Aks kolu gövdesi	1
3	907/20043	Konik makaralı rulman	2
4	904/50033	Kaset keçe	1
5	458/20446	Tekerlek göbeği, 5 bijonlu	1
6	826/00923	Bijon saplaması	5
7	450/12702	Çember dişli taşıyıcısı	1
8	450/12703	Merkezleme burcu	8
9	826/01060	M14×70 cıvata	8
10	450/10205	Çember dişli	1
11	821/00210	İç segman	1
12	450/10206	Planet dişli	3
13	450/10216	Planet taşıyıcısı, 5 bijonlu	1
14	907/50200	Çift sıra makaralı rulman	3
15	821/00209	Segman	6
16	2203/0054	Segman	3
17	450/10208	Aks mili baskı pulu	1
18	914/M3544	Aks mili (yerine iki adet 914/M3544 kullanılır)	1
19	450/12403	Güneş dişlisi	1
20	821/00494	Dış segman	1
21	1321/0407Z	M10×25 cıvata	2
22	828/00196	O-ring	1
23	826/00425	Konik tapa 3/4"-14PTF	1
26	458/20353	Fren balata diski	5
27	458/20285	Çelik fren ara diski	6
28	450/10213	Reaksiyon pimi	3
29	2203/0071	Dış segman	2
33	450/10215	Fren diski taşıyıcısı	1
57	458/20403	Göbek keçe kapağı	1

Her fren paketinde 5 balata diski ve 6 çelik ara disk bulunur. Kılavuza göre aşınmış veya çarpılmış diskler aksın her iki tarafında birlikte değiştirilmelidir (G bölümü). Aks mili (poz. 18) katalogda değişmiştir: yerine iki adet 914/M3544 sipariş edilir.

Diferansiyel kafası ve fren pistonları

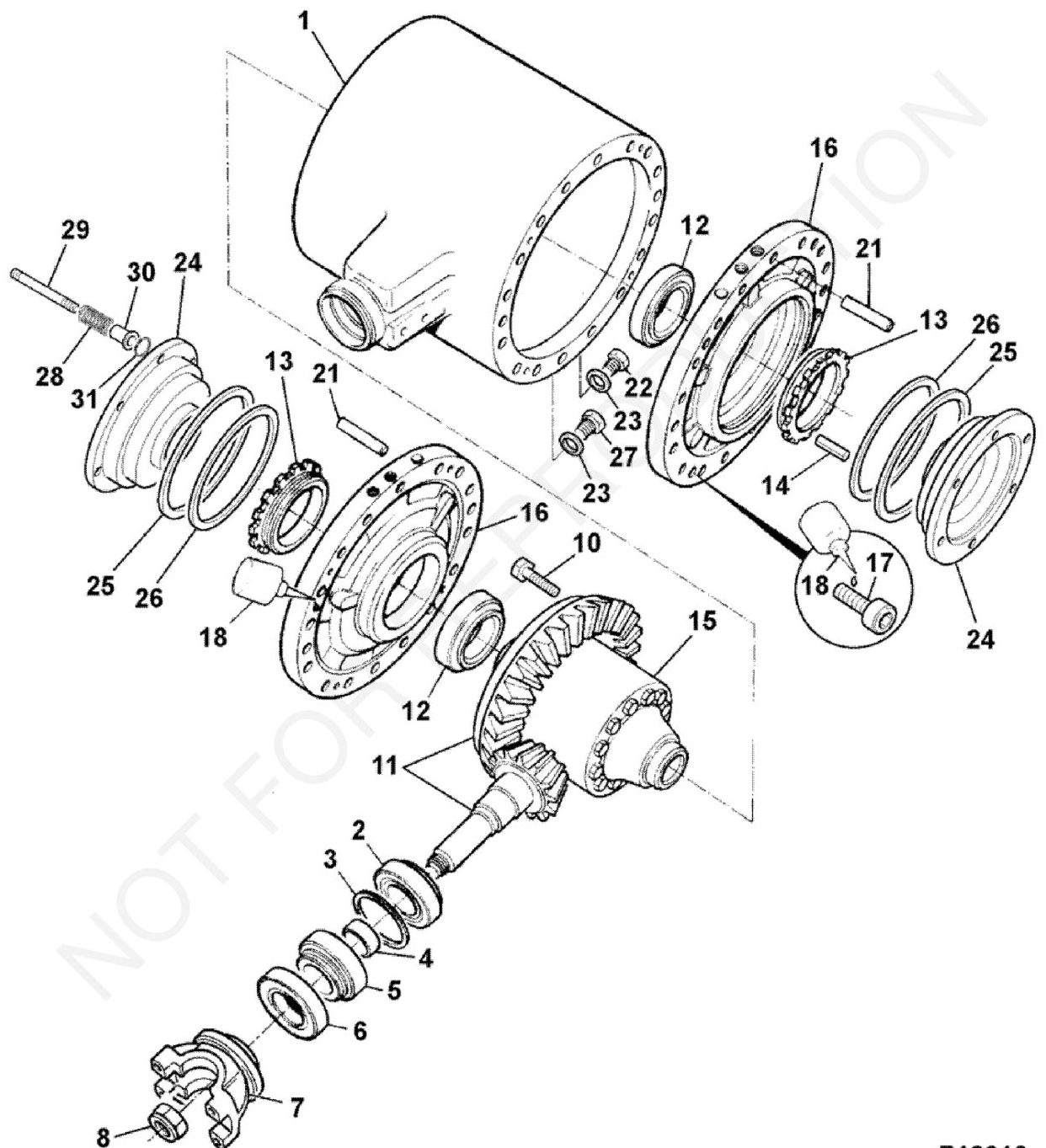

JCB arka aks diferansiyel kafası 458/10941 (JCB kataloğu, şekil F2-3-2). Büyük boyutta açmak için görsele tıklayın.

Poz.	JCB numarası	Parça	Adet
1	450/17101	Diferansiyel kafası gövdesi	1
2	907/09000	Makaralı rulman	1
3	921/01900	Ayar şimi takımı	1
4	921/53400	Mesafe burcu takımı 12,625–13,950 mm	1
5	907/08300	Konik makaralı rulman	1
6	904/50023	Mahruti keçesi, üç dudaklı, 55 mm mil	1
7	454/13100	Flanş	1
8	826/01483	Pullu M24 somun	1
10	826/01080	Cıvata	12
11	458/70037	Ayna-mahruti 13/38	1
12	907/50100	Konik makaralı rulman	2
13	450/10403	Diferansiyel ayar somunu	2
14	826/00818	Yaylı pim	2
15	450/26310	Sınırlı kaydırmalı diferansiyel kutusu komple	1
16	458/20365	Fren pistonu gövdesi	2
17	1392/3407	M10×25 vida	8
21	826/00919	Pim	4
22	816/80012	Mıknatıslı boşaltma tapası 3/4" BSP	1
23	1406/0021	Sızdırmazlık pulu	2
24	458/20371	Fren pistonu, çap 139,4 mm	2
25	813/50012	Fren pistonu keçesi	2
26	813/50026	Fren pistonu keçesi, kare kesitli	2
27	816/80037	Yağ doldurma tapası	1
28	814/00365	Yay	6
29	450/18204	Fren geri dönüş pimi	6
30	448/16905	Burç	6
31	2203/1020	Segman	6

Şekilde 458/10941 numaralı diferansiyel kafası gösterilmiştir; 450/44530 aksında bunun yerine 458/11086 ve 458/11217 kullanılır. Bu yüzden belirli bir aksın parça numaralarını katalogda o aksa ait şekilden kontrol edin. Fren pistonu keçelerinin (poz. 25, 26) sızdırmazlığı kılavuzdaki yönteme göre test edilir (sayfa G-43); ayrıntılar JCB 3CX arka aks ısınması yazımızda.

Diferansiyel kutusu

JCB arka aks diferansiyel kutusu 450/10900 (JCB kataloğu, şekil F2-4-1). Büyük boyutta açmak için görsele tıklayın.

Poz.	JCB numarası	Parça	Adet
1	1315/3418	Cıvata	8
2	450/10800	Diferansiyel gövdesi	1
3	450/10903	Pim (planet dişli mili), 163 mm	2
4	450/16900	Diferansiyel dişli takımı	1
5	808/00209	Aks dişlisi baskı pulu	2
6	808/00210	Planet dişli baskı pulu	4

Aks harici havalandırması

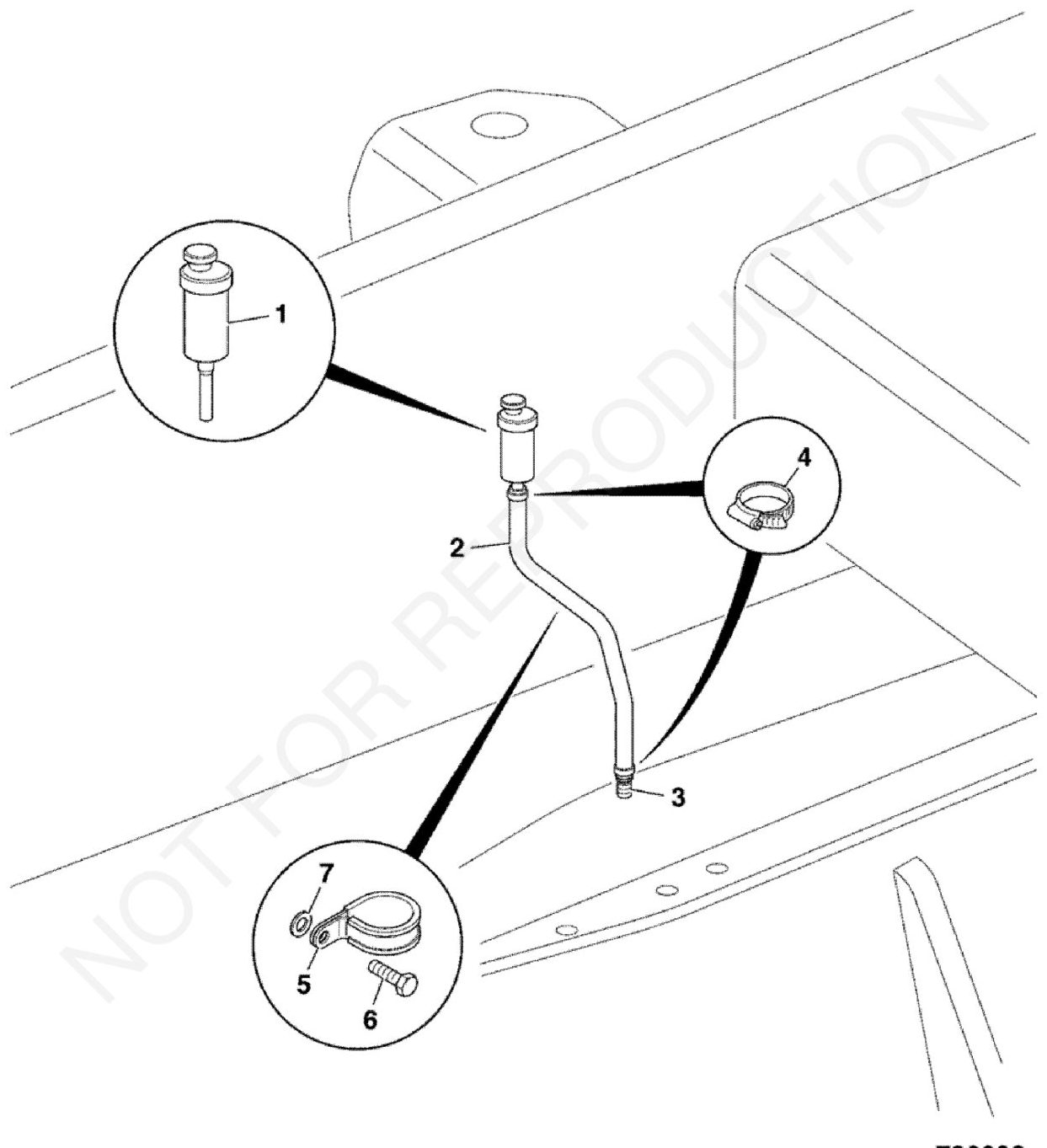

JCB 3CX arka aks harici havalandırması (JCB kataloğu, şekil F2-7-1). Büyük boyutta açmak için görsele tıklayın.

Poz.	JCB numarası	Parça	Adet
1	32/925678	Havalandırma, 330 mm hortumlu	1
2	648/03528	Poz. 2 parçası (eski numara 648/21309)	1
3	458/20611	Adaptör	1
4	821/00520	Kelepçe	2
5	821/10220	P kelepçe, d = 25 mm	1
6	1315/3418Z	M10×80 cıvata	1
7	123/06256	Çelik mesafe parçası, 5 mm	1

Havalandırma tıkanırsa aksın içinde basınç yükselir; bu da keçe kaçaklarına ve fren sorunlarına yol açar (kılavuz, sayfa G-45).

Aks parçalarını arka aks kategorisinde, fren disklerini ve pistonlarını fren diskleri ve fren pistonları kategorilerinde, rulmanları rulmanlar, keçeleri ise contalar ve keçeler kategorisinde bulabilirsiniz. Doğru parçayı seçmek için bize aks etiketindeki numarayı ve makinenin seri numarasını gönderin.
