Ana dişli takımı (ayna-mahruti) 458/70029, muadil

458/70029

Marka
HATVE HTV
Ürün kodu
458/70029
Makine sistemi
Şanzıman
Parça tipi
Ana dişli takımı
Makine markası
JCB
Üretim tipi
Muadil
Uyumluluk
JCB 3CX, 4CX
Tüm özellikler

Stokta var

0.00 ₺

Fiyatları sitede yayınlamıyoruz: döviz kurlarına bağlı oldukları için sık değişiyorlar. «Fiyat talebi» butonuna basın, talep gününün güncel fiyatını bildirelim.

Parçanın tam özelliklerini ve makinenizle uyumluluğunu yöneticilerimizle teyit edin.

Pazartesi – Cumartesi 09:00 – 18:00 arası danışmanlık veriyoruz, Pazar günü kapalıyız.

Kargo firmasına teslim ücretsizdir; siparişinizi İstanbul'dan kendiniz de teslim alabilirsiniz.

Aradığınız parçayı bulamadınız mı? Bize yazın: muadilini bulmanıza veya parçayı üreticiden sipariş etmenize yardımcı olalım.

WhatsApp'tan yazın Telegram'dan yazın Arayın: +90 531 224 49 66

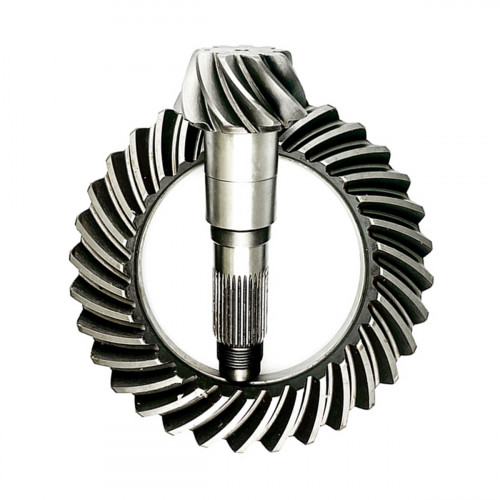

Ana dişli takımı (ayna-mahruti) 458/70029, JCB 3CX ve 4CX kazıcı yükleyiciler için muadil parçadır. Takımın dişli oranı 9/32'dir.

Ana dişli takımı (ayna ve mahruti dişli), kardan milinden gelen dönüşü 90 derece çevirerek diferansiyele aktarır ve aksın ana redüksiyonunu sağlar. Ayna ve pinyon birlikte işlenip eşleştirildiği için her zaman takım halinde değiştirilir; eski bir aynayla yeni bir pinyon doğru temas izi vermez ve kısa sürede ses yapar. Dişli oranı (pinyon/ayna diş sayısı), aksın ve makinenin hız-çekiş karakterini belirler; bu yüzden takım, eski takımla aynı orana sahip olmalıdır.

Teknik özellikler

Parça numarası	458/70029
Üretim tipi	Muadil
Parça tipi	Ana dişli takımı
Sistem / Grup	Şanzıman
Makine markası	JCB

Uyumluluk

Kaynaklara göre 458/70029 ve 448/05500, ön aks diferansiyel gövdesinde kullanılan 9/32 dişli ana dişli takımının numaralarıdır. Bu gruptaki diğer parçalar Redüktörler kategorisindedir.

Montaj

Ana dişli takımının montajı, ölçüm aletleri gerektiren hassas bir iştir ve deneyimli bir servis tarafından yapılmalıdır. Pinyon derinliği ayar pullarıyla, dişli boşluğu diferansiyel rulman ayarıyla belirlenir; ardından dişlerde boya ile temas izi kontrol edilir. Pinyon rulmanlarının ön yükü ve pinyon somununun torku servis kılavuzuna göre ayarlanır. Montajdan sonra aks, belirtilen tip ve miktarda yağla doldurulur ve ilk saatlerde uğultu ile ısınma kontrol edilir.

Özellikler

Makine sistemi
Şanzıman
Parça tipi
Ana dişli takımı
Makine markası
JCB
Üretim tipi
Muadil
Uyumluluk
JCB 3CX, 4CX
