Втулка быстросъёма 809/00192 JCB, аналог

809/00192

Производитель
JF Parts
Артикул
809/00192
Узел техники
Дополнительное оборудование
Тип запчасти
Втулка
Марка техники
JCB
Тип производства
Аналог
Серия техники
3CX, 4CX, 5CX
Диаметр внешний, мм
55
Длина, мм
54
Диаметр внутренний, мм
45
Все характеристики

В наличии

0.00 ₺

Цены на сайте не указываем: они зависят от курса валют и часто меняются. Нажмите «Запросить цену» — назовём актуальную стоимость на день обращения.

Точные характеристики и совместимость запчасти с вашей техникой уточняйте у наших менеджеров.

Консультируем с понедельника по субботу с 9:00 до 18:00, воскресенье — выходной.

Бесплатная доставка до транспортной компании или самовывоз в Стамбуле.

Не нашли нужную деталь? Напишите нам — поможем подобрать аналог или заказать запчасть у производителя.

Написать в WhatsApp Написать в Telegram

Написать в MAX Позвонить: +90 531 224 49 66

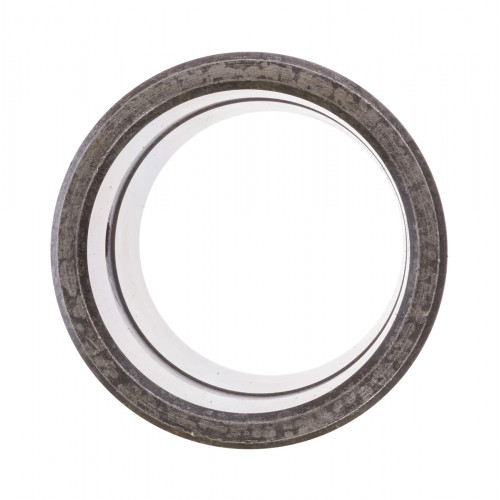

Втулка быстросъёма 809/00192 — аналог для быстросъёмного устройства экскаваторов-погрузчиков JCB 3CX, 4CX, 5CX: внутренний диаметр 45 мм, наружный 55 мм, длина 54 мм.

Втулка — сменная опорная поверхность, в которой вращается палец; её запрессовывают в проушину. Износ сознательно сосредоточен во втулке, чтобы сберечь проушину стрелы или рамы: изношенную втулку меняют, а дорогая деталь остаётся целой. При износе втулки появляются люфт в соединении, стук при работе и утечка смазки.

Технические характеристики

Парт-номер	809/00192
Тип производства	Аналог
Тип детали	Втулка
Узел	Дополнительное оборудование
Марка техники	JCB
Серия техники	3CX, 4CX, 5CX
Наружный диаметр	55 mm
Внутренний диаметр	45 mm
Длина	54 mm

Применяемость и подбор

Втулку подбирают по номеру 809/00192; размеры приведены в таблице. Замер внутреннего и наружного диаметра старой втулки облегчает подбор. Остальные втулки — в разделе втулки JCB CX.

Установка

Перед запрессовкой посадочное место очищают от заусенцев и ржавчины и проверяют на овальность. Втулку запрессовывают без перекоса. После сборки шприцуют соединение через маслёнку, пока смазка не выйдет с обеих сторон. Если палец потерял размер, меняют и палец.
