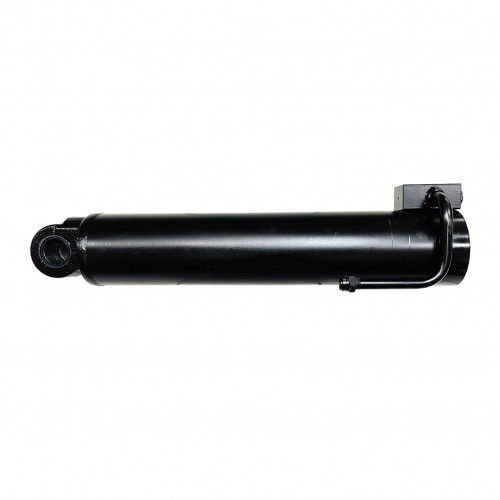

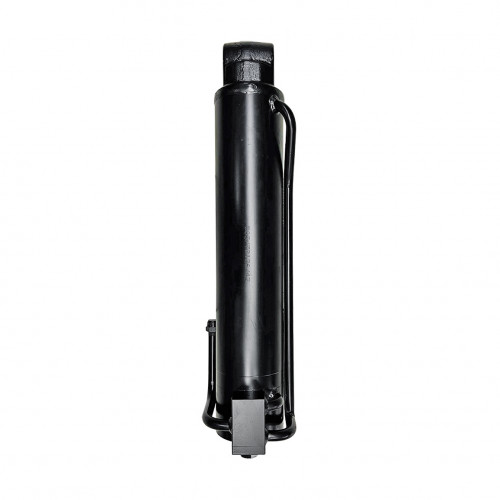

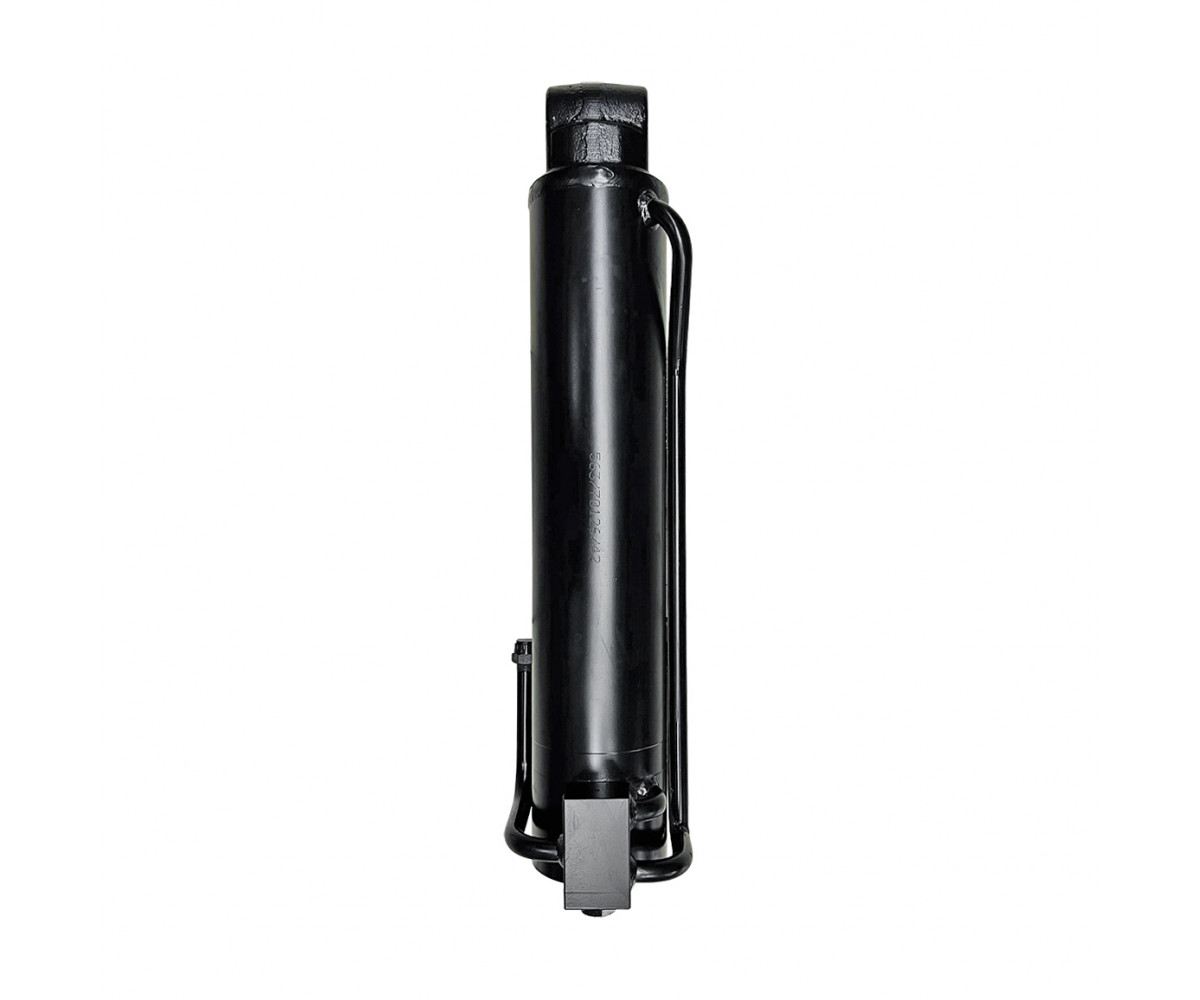

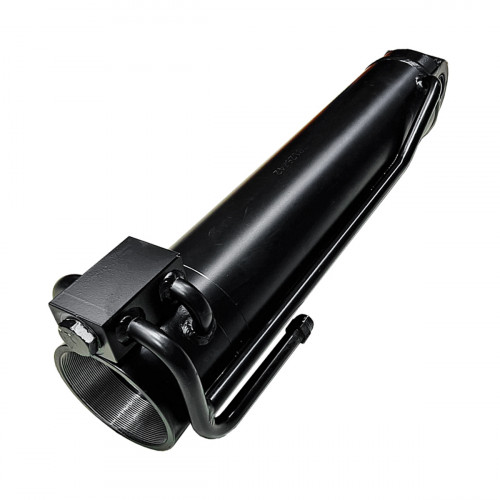

Hidrolik silindir gövdesi 563/70126 JCB 120 mm, muadil

563/70126

Marka
Ceylan Hidrolik
Ürün kodu
563/70126
Makine sistemi
Hidrolik sistem
Parça tipi
Silindir gövdesi
Makine markası
JCB
Üretim tipi
Muadil
Tüm özellikler

Stokta var

0,00 ₺

Fiyatları sitede yayınlamıyoruz: döviz kurlarına bağlı oldukları için sık değişiyorlar. «Fiyat talebi» butonuna basın, talep gününün güncel fiyatını bildirelim.

Parçanın tam özelliklerini ve makinenizle uyumluluğunu yöneticilerimizle teyit edin.

Pazartesi – Cumartesi 09:00 – 18:00 arası danışmanlık veriyoruz, Pazar günü kapalıyız.

Kargo firmasına teslim ücretsizdir; siparişinizi İstanbul'dan kendiniz de teslim alabilirsiniz.

Aradığınız parçayı bulamadınız mı? Bize yazın: muadilini bulmanıza veya parçayı üreticiden sipariş etmenize yardımcı olalım.

WhatsApp'tan yazın Telegram'dan yazın Arayın: +90 531 224 49 66

Hidrolik silindir gövdesi 563/70126, 120 mm, JCB makineleri için muadil parçadır.

Silindir gövdesi (gömlek), pistonun içinde çalıştığı iç yüzeyi hassas işlenmiş çelik borudur. Gövde üzerinde bağlantı gözü veya muylular, yağ ağızları ve çoğu silindirde gövde boyunca uzanan ve yağı rot tarafına taşıyan boru bulunur. Gövde, iç yüzeyi derin çizildiğinde, darbe sonucu ezildiğinde veya bağlantı gözü aşındığında değiştirilir; çizik yüzey piston keçesini kısa sürede bozar ve silindirin yük altında kaçırmasına yol açar. Gövde değişiminde eski silindirin rotu, pistonu ve rot kapağı, durumları uygunsa yeniden kullanılabilir; keçe takımı ise her zaman yenilenir. Bu nedenle gövde, komple silindire göre daha ekonomik bir onarım yoludur. Gövdenin iç yüzeyindeki paslanma da keçe hasarına yol açar; uzun süre çalışmadan bekleyen makinelerde gövdede korozyon izleri görülebilir. Yeni gövde takılırken bağlantı gözündeki burç da kontrol edilir ve aşınmışsa yenilenir. Gövde, parça numarası ve eski gövdeyle karşılaştırılarak seçilir.

Teknik özellikler

Parça numarası	563/70126
Üretim tipi	Muadil
Parça tipi	Silindir gövdesi
Sistem / Grup	Hidrolik sistem
Makine markası	JCB
Ölçü	120 mm

Uyumluluk

Gövde, kartta listelenen silindir için üretilmiştir. Bu gruptaki diğer parçalar JCB hidrolik silindirleri kategorisindedir.

Montaj

Keçeler takılırken keskin kenarlı aletler kullanılmaz; montaj konikleri ve temiz yağ keçelerin zarar görmeden yerine oturmasını sağlar. Yeni keçelerin dudak yönü eski keçelerle karşılaştırılır; ters takılan keçe ilk basınçta sızdırır.

Özellikler

Makine sistemi
Hidrolik sistem
Parça tipi
Silindir gövdesi
Makine markası
JCB
Üretim tipi
Muadil
