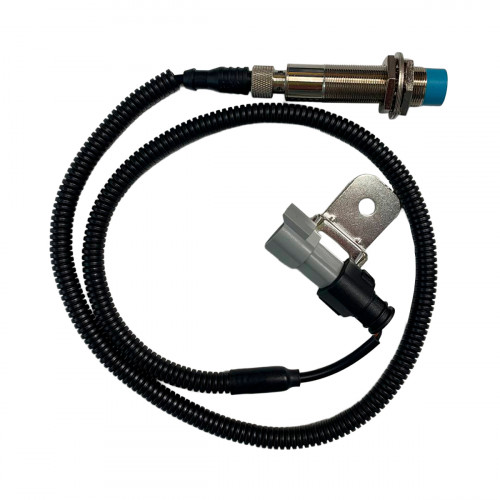

Tekerlek konum sensörü 701/80313 JCB 3CX/4CX, muadil

701/80313

Marka
JF Parts
Ürün kodu
701/80313
Makine sistemi
Sensörler
Parça tipi
Tekerlek konum sensörü
Makine markası
JCB
Üretim tipi
Muadil
Uyumluluk
JCB 3CX, 4CX
Tüm özellikler

Stokta var

0,00 ₺

Fiyatları sitede yayınlamıyoruz: döviz kurlarına bağlı oldukları için sık değişiyorlar. «Fiyat talebi» butonuna basın, talep gününün güncel fiyatını bildirelim.

Parçanın tam özelliklerini ve makinenizle uyumluluğunu yöneticilerimizle teyit edin.

Pazartesi – Cumartesi 09:00 – 18:00 arası danışmanlık veriyoruz, Pazar günü kapalıyız.

Kargo firmasına teslim ücretsizdir; siparişinizi İstanbul'dan kendiniz de teslim alabilirsiniz.

Aradığınız parçayı bulamadınız mı? Bize yazın: muadilini bulmanıza veya parçayı üreticiden sipariş etmenize yardımcı olalım.

WhatsApp'tan yazın Telegram'dan yazın Arayın: +90 531 224 49 66

Tekerlek konum sensörü 701/80313, JCB 3CX ve 4CX kazıcı yükleyiciler için muadil parçadır.

Tekerlek konum sensörü, dört tekerden yönlendirmeli JCB makinelerde tekerleklerin düz konumda olup olmadığını algılayan endüktif bir yaklaşım sensörüdür. Sensör, direksiyon silindiri veya aks üzerindeki metal hedefin önünden geçtiğinde sinyal verir; direksiyon modu kontrol ünitesi bu sinyali, mod değişimini yalnızca tekerlekler hizalıyken yapmak için kullanır. Arızalı bir sensör, modun değişmemesine veya tekerleklerin birbirine göre kaymasına yol açar. Sensör değiştirilmeden önce kablosu, soketi ve hedefe olan mesafesi kontrol edilir; mesafe fazla olursa sensör hedefi algılamaz. Sensörün ucunda LED gösterge varsa, hedef algılandığında yanar ve ayarı kolaylaştırır. Sensör, kablosu ve soketiyle birlikte gelir.

Teknik özellikler

Parça numarası	701/80313
Üretim tipi	Muadil
Parça tipi	Tekerlek konum sensörü
Sistem / Grup	Sensörler
Makine markası	JCB

Uyumluluk

Bu gruptaki diğer parçalar Sensörler kategorisindedir.

Montaj

Soket içindeki nem ve korozyon, sensör ve anahtarların yanlış sinyal vermesinin sık bir nedenidir; bu yüzden soket temizlenir ve gerekirse elektrik kontak spreyi kullanılır. Soket contası yerinde değilse yenilenir. Parça, parça numarasına göre seçilir ve soket tipi eski parçayla karşılaştırılır.

Özellikler

Makine sistemi
Sensörler
Parça tipi
Tekerlek konum sensörü
Makine markası
JCB
Üretim tipi
Muadil
Uyumluluk
JCB 3CX, 4CX
