Yükleyici dağıtıcısı kaldırma sürgüsü 25/62400A

25/62400A

Marka
JF Parts
Ürün kodu
25/62400A
Makine sistemi
Hidrolik sistem
Parça tipi
Sürgü
Makine markası
JCB, HIDROMEK, MST
Üretim tipi
Muadil
Uyumluluk
JCB 3CX, 4CX
Tüm özellikler

Stokta var

0,00 ₺

Fiyatları sitede yayınlamıyoruz: döviz kurlarına bağlı oldukları için sık değişiyorlar. «Fiyat talebi» butonuna basın, talep gününün güncel fiyatını bildirelim.

Parçanın tam özelliklerini ve makinenizle uyumluluğunu yöneticilerimizle teyit edin.

Pazartesi – Cumartesi 09:00 – 18:00 arası danışmanlık veriyoruz, Pazar günü kapalıyız.

Kargo firmasına teslim ücretsizdir; siparişinizi İstanbul'dan kendiniz de teslim alabilirsiniz.

Aradığınız parçayı bulamadınız mı? Bize yazın: muadilini bulmanıza veya parçayı üreticiden sipariş etmenize yardımcı olalım.

WhatsApp'tan yazın Telegram'dan yazın Arayın: +90 531 224 49 66

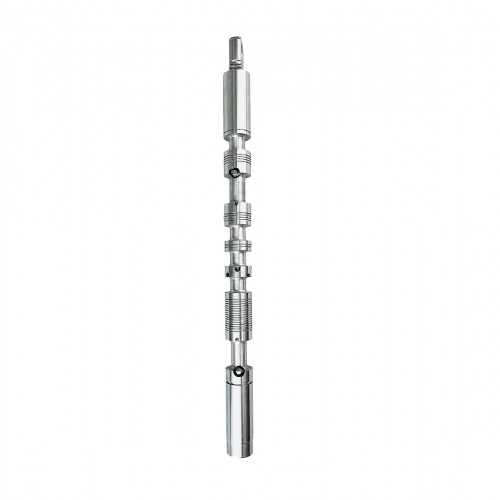

Yükleyici dağıtıcısı kaldırma sürgüsü 25/62400A, 278 mm, JCB 3CX ve 4CX kazıcı yükleyiciler için muadil parçadır.

Sürgü, dağıtıcı bölümünde yağın silindirin hangi tarafına gideceğini belirleyen hassas işlenmiş çelik mildir; kumanda kolu hareket ettikçe sürgü kayar ve kanalları açıp kapatır. Sürgü üzerindeki kademeler ve çentikler hareketin hızını ve yumuşaklığını belirler; bu yüzden aynı bloktaki farklı bölümlerin sürgüleri farklıdır ve harfle ayrılır. Çizilmiş veya aşınmış sürgü iç kaçağa, kolun kendiliğinden inmesine ve yapışmaya yol açar. Sürgü keçeleri kaçak yapıyorsa kumanda kolları çevresinde yağ görülür. Sürgü yeni olarak gelir ve taşıma sırasında yüzeyi korunmalıdır; küçük bir çizik bile iç kaçağa yol açabilir. Sürgü çeliktir.

Teknik özellikler

Parça numarası	25/62400A
Üretim tipi	Muadil
Parça tipi	Sürgü
Sistem / Grup	Hidrolik sistem
Makine markası	JCB, HIDROMEK, MST
Ölçü	278 mm

Uyumluluk

Sürgü, 25/624000 numaralı yükleyici dağıtıcısının kaldırma bölümüne aittir; blok katalogda 25/222579 numarasıyla yer alır. Bu gruptaki diğer parçalar Hidrolik kontrol valfleri kategorisindedir.

Montaj

Sürgü takılmadan önce temiz hidrolik yağla yağlanır ve deliğe zorlamadan, döndürerek sürülür; sıkışma hissedilirse delik ve sürgü yeniden kontrol edilir. Montajdan sonra kumanda kolu tüm yönlerde çalıştırılarak sürgünün serbestçe hareket ettiği doğrulanır.

Özellikler

Makine sistemi
Hidrolik sistem
Parça tipi
Sürgü
Makine markası
JCB, HIDROMEK, MST
Üretim tipi
Muadil
Uyumluluk
JCB 3CX, 4CX
