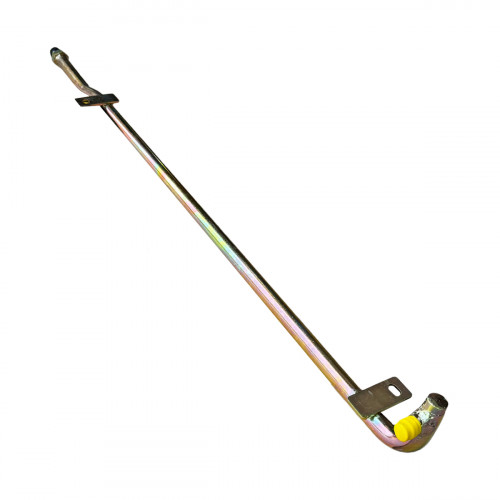

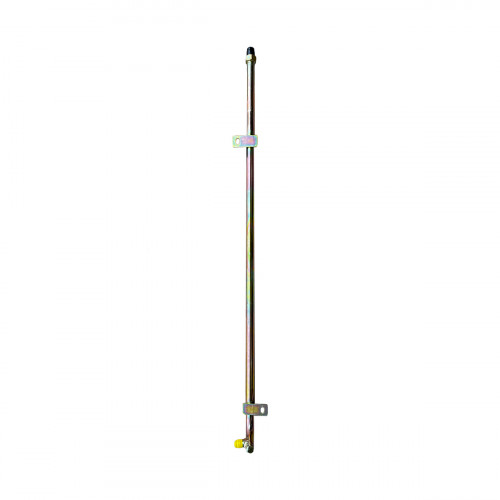

Kırıcı hattı borusu, sol 335/10965 JCB 3CX/4CX, muadil

335/10965

Marka
INTER
Ürün kodu
335/10965
Makine sistemi
Hidrolik sistem
Parça tipi
Kırıcı hattı borusu
Makine markası
JCB
Üretim tipi
Muadil
Uyumluluk
JCB 3CX, 4CX
Tüm özellikler

Stokta var

0.00 ₺

Fiyatları sitede yayınlamıyoruz: döviz kurlarına bağlı oldukları için sık değişiyorlar. «Fiyat talebi» butonuna basın, talep gününün güncel fiyatını bildirelim.

Parçanın tam özelliklerini ve makinenizle uyumluluğunu yöneticilerimizle teyit edin.

Pazartesi – Cumartesi 09:00 – 18:00 arası danışmanlık veriyoruz, Pazar günü kapalıyız.

Kargo firmasına teslim ücretsizdir; siparişinizi İstanbul'dan kendiniz de teslim alabilirsiniz.

Aradığınız parçayı bulamadınız mı? Bize yazın: muadilini bulmanıza veya parçayı üreticiden sipariş etmenize yardımcı olalım.

WhatsApp'tan yazın Telegram'dan yazın Arayın: +90 531 224 49 66

Kırıcı hattı borusu, sol 335/10965, JCB 3CX ve 4CX kazıcı yükleyiciler için muadil parçadır.

Kırıcı hattı boruları, kazıcı yükleyicide hidrolik kırıcı (hidromolot) veya başka bir ataşman için yağı dağıtıcıdan kol boyunca ataşmana taşır. Borular bom ve dipper üzerinde kelepçelerle sabitlenir ve uçlarında ataşman hortumlarının bağlandığı rakorlar bulunur. Kırıcı çalışırken hat yüksek frekanslı basınç darbelerine maruz kalır; bu yüzden gevşek kelepçe veya hasarlı boru kısa sürede çatlar. Sol ve sağ borular farklı biçimdedir ve birbirinin yerine takılmaz. Boru değişiminde kelepçeler, braketler ve rakor contaları da kontrol edilir. Muadil boru, orijinal borunun biçimine ve bağlantı uçlarına göre üretilmiştir. Boru, parça numarasına göre seçilir ve biçimi, bağlantı uçları ve braketleri eski boruyla karşılaştırılır. Muadil boru yeni olarak gelir; uçları taşıma sırasında tapalarla korunur. Kırıcı hattındaki tüm bağlantılar, kırıcının titreşimi nedeniyle düzenli olarak kontrol edilmelidir.

Teknik özellikler

Parça numarası	335/10965
Üretim tipi	Muadil
Parça tipi	Kırıcı hattı borusu
Sistem / Grup	Hidrolik sistem
Makine markası	JCB

Uyumluluk

Bu gruptaki diğer parçalar Hidrolik borular kategorisindedir.

Montaj

Boru takılmadan önce sistem basıncı boşaltılır ve hortumlar tapalanır. Yeni boru yerine konur, bağlantılar elle başlatılır, ardından kelepçeler ve rakorlar sıkılır; motor çalıştırılarak sızıntı kontrol edilir. Montajda boru eğilmez veya zorlanmaz; zorla takılan bir boru gerilim altında kalır ve çatlar.

Özellikler

Makine sistemi
Hidrolik sistem
Parça tipi
Kırıcı hattı borusu
Makine markası
JCB
Üretim tipi
Muadil
Uyumluluk
JCB 3CX, 4CX
