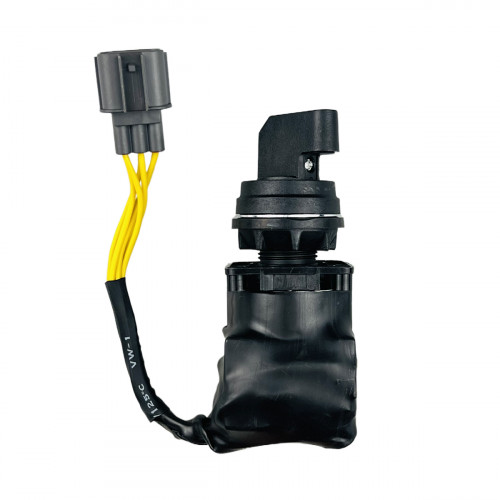

Direksiyon modu seçici anahtarı 701/42700, muadil

701/42700

Marka
JF Parts
Ürün kodu
701/42700
Makine sistemi
Kabin
Parça tipi
Direksiyon modu anahtarı
Makine markası
JCB
Üretim tipi
Muadil
Uyumluluk
JCB 3CX, 4CX
Tüm özellikler

Stokta var

0,00 ₺

Fiyatları sitede yayınlamıyoruz: döviz kurlarına bağlı oldukları için sık değişiyorlar. «Fiyat talebi» butonuna basın, talep gününün güncel fiyatını bildirelim.

Parçanın tam özelliklerini ve makinenizle uyumluluğunu yöneticilerimizle teyit edin.

Pazartesi – Cumartesi 09:00 – 18:00 arası danışmanlık veriyoruz, Pazar günü kapalıyız.

Kargo firmasına teslim ücretsizdir; siparişinizi İstanbul'dan kendiniz de teslim alabilirsiniz.

Aradığınız parçayı bulamadınız mı? Bize yazın: muadilini bulmanıza veya parçayı üreticiden sipariş etmenize yardımcı olalım.

WhatsApp'tan yazın Telegram'dan yazın Arayın: +90 531 224 49 66

Direksiyon modu seçici anahtarı 701/42700, JCB 3CX ve 4CX kazıcı yükleyiciler için muadil parçadır.

Direksiyon modu seçici anahtarı, dört tekerden yönlendirmeli JCB makinelerde kabindeki üç konumlu döner anahtardır: iki tekerden yönlendirme, dört tekerden yönlendirme ve yengeç yürüyüşü arasında seçim yapar. Kaynaklara göre 701/42700, 3CX, 4CX ve 5CX kazıcı yükleyicilerde kullanılır. Anahtar, seçilen modu direksiyon modu kontrol ünitesine iletir; ünite, tekerlekler hizalandığında mod valfinin solenoidlerini kumanda eder. Aşınmış bir anahtar, modun değişmemesine veya bir konumda sinyalin kesilmesine yol açar. Dört tekerden yönlendirme, dar alanlarda dönüş yarıçapını küçültür; yengeç yürüyüşü ise makinenin yana doğru kaymasını sağlar ve duvar dibinde veya hendek kenarında çalışmayı kolaylaştırır. Anahtar, parça numarasına ve soket tipine göre seçilir; kablo boyu da eski anahtarla karşılaştırılır.

Teknik özellikler

Parça numarası	701/42700
Üretim tipi	Muadil
Parça tipi	Direksiyon modu anahtarı
Sistem / Grup	Kabin
Makine markası	JCB

Uyumluluk

Aynı parçanın orijinal versiyonu da katalogda yer alır. Bu gruptaki diğer parçalar Şalterler kategorisindedir.

Montaj

Kabin içindeki anahtarlar ıslak temizlik bezleri ve çözücülerle silinmez; sıvı, anahtarın içine sızarak kontakları oksitleyebilir. Anahtar parça numarasına göre seçilir ve pin düzeni eski anahtarla karşılaştırılır.

Özellikler

Makine sistemi
Kabin
Parça tipi
Direksiyon modu anahtarı
Makine markası
JCB
Üretim tipi
Muadil
Uyumluluk
JCB 3CX, 4CX
